1-103639-3中文资料参数规格
技术参数
触点数 14
极性 Male
触点电镀 Tin Lead
额定电流 3 A
排数 1
方向 Vertical
易燃性等级 UL 94 V-0
针脚数 14
安装角度 180 °
额定电流Max 3A/触头
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 38.1 mm
宽度 5.08 mm
高度 13.6 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Brass
工作温度 -65℃ ~ 105℃
外壳材质 Thermoplastic
其他
产品生命周期 Active
包装方式 Tube
制造应用 汽车，通用，医疗，电信
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
ELV标准 Non-Compliant
1-103639-3引脚图与封装图

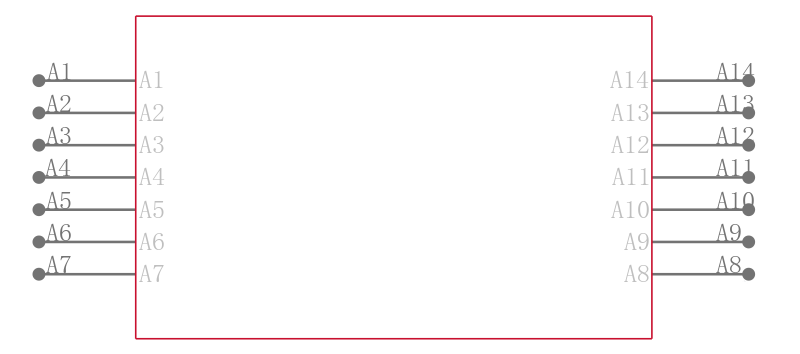

1-103639-3引脚图

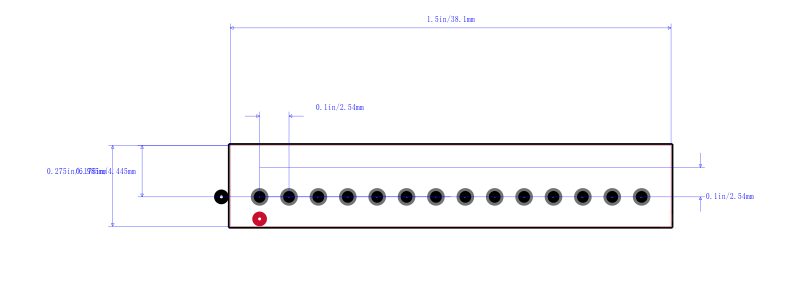

1-103639-3封装图

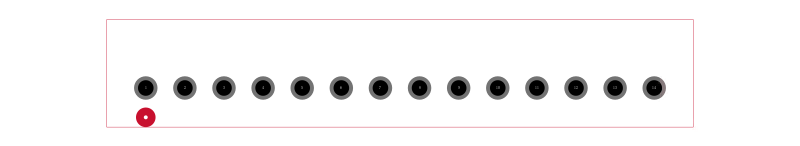

1-103639-3封装焊盘图
在线购买1-103639-3
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 1-103639-3 | TE Connectivity 泰科 | Conn Shrouded Header HDR 14POS 2.54mm Solder ST Thru-Hole Tube | 搜索库存 |
替代型号1-103639-3
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 1-103639-3 品牌： TE Connectivity 泰科 封装： 14Contact 2.54mm Male | 当前型号 | Conn Shrouded Header HDR 14POS 2.54mm Solder ST Thru-Hole Tube | 当前型号 |
| 型号： 6-103639-3 品牌： 泰科 封装： 2.54mm | 功能相似 | Conn Shrouded Header HDR 14POS 2.54mm Solder ST Thru-Hole Tube | 1-103639-3和6-103639-3的区别 |
