103169-2中文资料参数规格
技术参数
触点数 8
极性 Male
触点电镀 Gold, Tin Lead
额定电流 3 A
排数 2
方向 Vertical
易燃性等级 UL 94 V-0
针脚数 8
安装角度 180 °
额定电流Max 3A/触头
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 17.3 mm
宽度 11.2 mm
高度 10.2 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -65℃ ~ 105℃
外壳材质 Thermoplastic
其他
产品生命周期 Active
包装方式 Tray
制造应用 -
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
ELV标准 Non-Compliant
103169-2引脚图与封装图

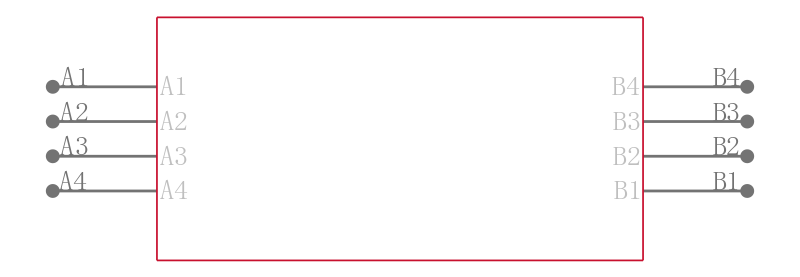

103169-2引脚图

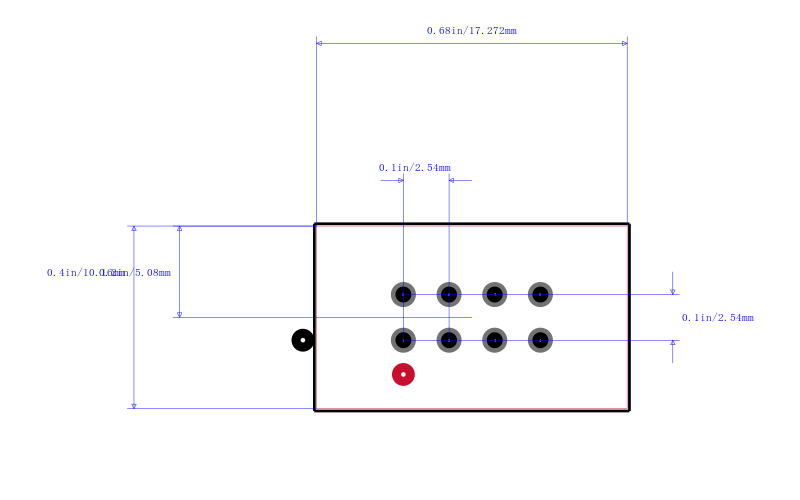

103169-2封装图
103169-2封装焊盘图
在线购买103169-2
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 103169-2 | TE Connectivity 泰科 | Conn Shrouded Header HDR 8POS 2.54mm Solder ST Thru-Hole | 搜索库存 |
替代型号103169-2
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 103169-2 品牌： TE Connectivity 泰科 封装： 8Contact 2.54mm Male | 当前型号 | Conn Shrouded Header HDR 8POS 2.54mm Solder ST Thru-Hole | 当前型号 |
| 型号： 5-103169-2 品牌： 泰科 封装： 8Contact 2.54mm Male | 功能相似 | AMP - TE CONNECTIVITY 5-103169-2 Wire-To-Board Connector, 2.54mm, 8Contacts, Header, AMPMODU Mod II Series, Through Hole, 2Rows | 103169-2和5-103169-2的区别 |
