111446-3
数据手册.pdfTE Connectivity(泰科)
电子元器件分类
111446-3中文资料参数规格
技术参数
触点数 16
线规 26AWG ~ 28AWG
触点电镀 Gold, Gold over Nickel, Gold Flash, Gold Flash over Nickel
排数 2
针脚数 16
安装角度 180 °
额定电流Max 1A/触头
封装参数
引脚间距 2.54 mm
外形尺寸
长度 34.8 mm
宽度 8.38 mm
高度 19.2 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -65℃ ~ 105℃
外壳材质 Plastic
其他
产品生命周期 Superseded
包装方式 Tray
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
ELV标准 Non-Compliant
111446-3引脚图与封装图

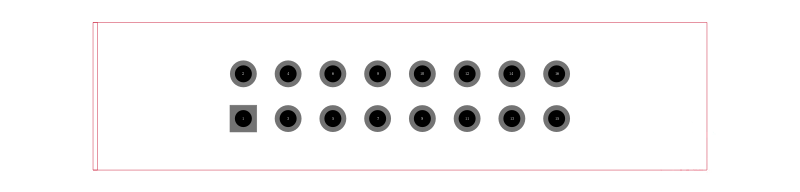

111446-3引脚图

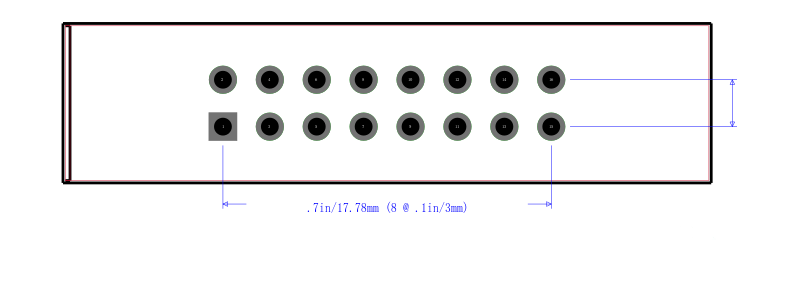

111446-3封装图
111446-3封装焊盘图
在线购买111446-3
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 111446-3 | TE Connectivity 泰科 | Conn IDC Connector PL 16POS 2.54mm IDT RA Cable Mount Bulk | 搜索库存 |
替代型号111446-3
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 111446-3 品牌： TE Connectivity 泰科 封装： | 当前型号 | Conn IDC Connector PL 16POS 2.54mm IDT RA Cable Mount Bulk | 当前型号 |
| 型号： 1-111446-6 品牌： 泰科 封装： 16Contact 2.54mm Male | 功能相似 | TE Connectivity AMP-Latch 2.54mm 通用输入/输出 IDC 带状电缆引脚连接器AMP-Latch 2.54mm 通用输入/输出引脚 IDC 带状电缆连接器由阻燃 UL 94V-0 等级黑色热塑性塑料制成 部件号 x-111446-x 未安装耳和闩锁 部件号 x-111504-x 未安装耳，带长闩锁 部件号 x-111506-x 具有开槽安装耳和长闩锁 部件号 x-5111448-x 具有开槽安装耳，无闩锁 这些 AMP-Latch 2.54mm 通用 IDC 插头引脚连接器可与 Novo 插座和母插座连接器配接。### TE Connectivity AMP-Latch IDC 带状电缆连接器 | 111446-3和1-111446-6的区别 |
