1658525-9

1658525-9

数据手册.pdf

TE Connectivity AMP-Latch 622 系列 2.54 x 2.54mm IDC DIP 插头带状电缆连接器AMP-Latch 622 系列 IDC DIP 插头带状电缆连接器，具有 2.54 x 2.54mm 中心和单槽扁平音叉式 IDC 触点。 这些 IDC DIP 插头带状电缆连接器由蓝色 UL 94V-0 等级纤维填充热塑性塑料制成，适合与 26 至 28 AWG 实心或绞合 PVC 绝缘带状电缆一起使用。 其设计可以保证在将连接器焊接到印刷电路板之前或之后压接缆线 强化玻璃增强热塑性塑料 高度 8.97mm 合适的通用手工工具，库存号 462-975 ，模具库存号 463-013 ### TE Connectivity AMP-Latch IDC 带状电缆连接器

AMP-Latch 622 系列 2.54 x 2.54mm IDC DIP 插头带状电缆

AMP-Latch 622 系列 IDC DIP 插头带状电缆连接器，具有 2.54 x 2.54mm 中心和单槽扁平音叉式 IDC 触点。 这些 IDC DIP 插头带状电缆连接器由蓝色 UL 94V-0 等级纤维填充热塑性塑料制成，适合与 26 至 28 AWG 实心或绞合 PVC 绝缘带状电缆一起使用。

其设计可以保证在将连接器焊接到印刷电路板之前或之后压接缆线

强化玻璃增强热塑性塑料

高度 8.97mm

合适的通用手工工具，库存号 462-975 ，模具库存号 463-013

1658525-9中文资料参数规格
技术参数

触点数 20

极性 Male

触点电镀 Tin

额定电流 1 A

绝缘电阻 1 GΩ

排数 2

易燃性等级 UL 94 V-0

针脚数 20

拔插次数 200

额定电流Max 1A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 30.63 mm

高度 7.57 mm

脚长度 2.5 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Blue

颜色 Blue

触点材质 Beryllium Copper

材质 Polyester

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Signal, 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

海关信息

ECCN代码 EAR99

HTS代码 8536694040

1658525-9引脚图与封装图
1658525-9引脚图

1658525-9引脚图

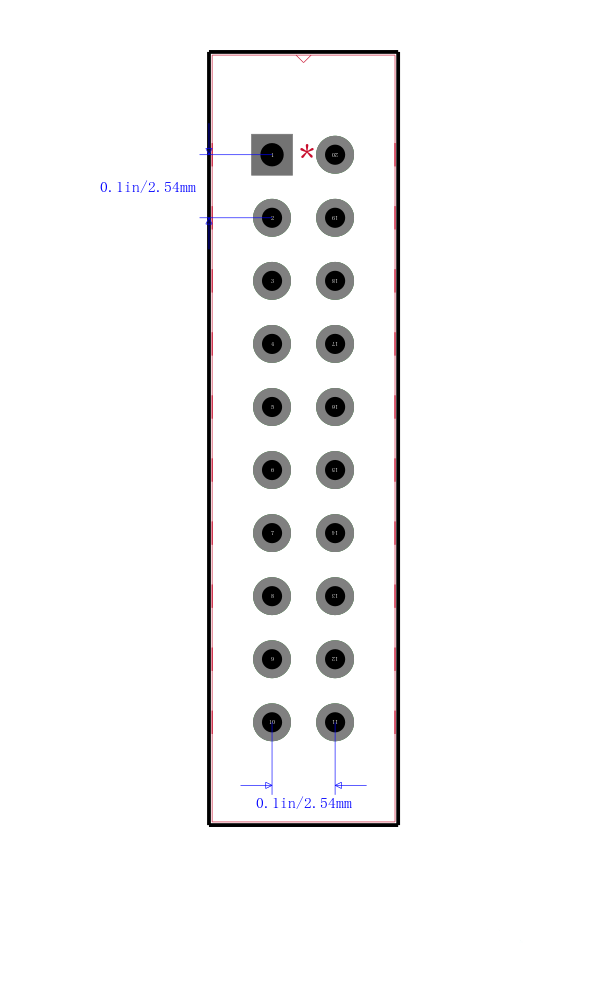

1658525-9封装图

1658525-9封装图

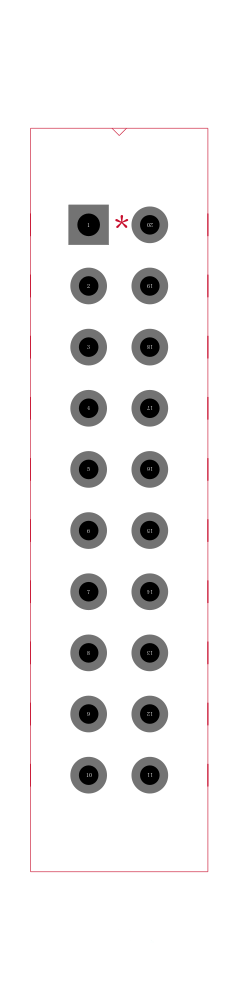

1658525-9封装焊盘图

1658525-9封装焊盘图

在线购买1658525-9
型号 制造商 描述 购买
1658525-9 TE Connectivity 泰科 TE Connectivity AMP-Latch 622 系列 2.54 x 2.54mm IDC DIP 插头带状电缆连接器 AMP-Latch 622 系列 IDC DIP 插头带状电缆连接器，具有 2.54 x 2.54mm 中心和单槽扁平音叉式 IDC 触点。 这些 IDC DIP 插头带状电缆连接器由蓝色 UL 94V-0 等级纤维填充热塑性塑料制成，适合与 26 至 28 AWG 实心或绞合 PVC 绝缘带状电缆一起使用。 其设计可以保证在将连接器焊接到印刷电路板之前或之后压接缆线 强化玻璃增强热塑性塑料 高度 8.97mm 合适的通用手工工具，库存号 462-975 ，模具库存号 463-013 ### TE Connectivity AMP-Latch IDC 带状电缆连接器 搜索库存
替代型号1658525-9
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： 1658525-9

品牌： TE Connectivity 泰科

封装： 20Contact 2.54mm Male

当前型号

TE Connectivity AMP-Latch 622 系列 2.54 x 2.54mm IDC DIP 插头带状电缆连接器AMP-Latch 622 系列 IDC DIP 插头带状电缆连接器，具有 2.54 x 2.54mm 中心和单槽扁平音叉式 IDC 触点。 这些 IDC DIP 插头带状电缆连接器由蓝色 UL 94V-0 等级纤维填充热塑性塑料制成，适合与 26 至 28 AWG 实心或绞合 PVC 绝缘带状电缆一起使用。 其设计可以保证在将连接器焊接到印刷电路板之前或之后压接缆线 强化玻璃增强热塑性塑料 高度 8.97mm 合适的通用手工工具，库存号 462-975 ，模具库存号 463-013 ### TE Connectivity AMP-Latch IDC 带状电缆连接器

当前型号

型号： 7820-0000PR

品牌： 3M

封装： 20Contact 2.54mm Male

功能相似

3M  7820-0000PR  线至板连接器, 转换, 78XX系列, 20 触点, 针座, 2.54 mm, 焊接, 2 排

1658525-9和7820-0000PR的区别

型号： 4404A-20

品牌： Multicomp

封装： 20Contact Male

功能相似

MULTICOMP  4404A-20  线至板连接器, 双列直插式, 4404A系列, 20 触点, 插头, 2.54 mm, IDC / IDT, 2 排

1658525-9和4404A-20的区别
