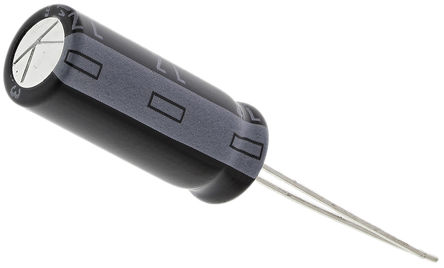

10ZL1000MEFC8X20
数据手册.pdf
Rubycon
被动器件
10ZL1000MEFC8X20中文资料参数规格
技术参数
额定电压DC 10.0 V
电容 1000 µF
容差 ±20 %
纹波电流 1.25 A
工作温度Max 105 ℃
工作温度Min -40 ℃
额定电压 10 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 3.5 mm
外形尺寸
高度 20 mm
直径 8.00 mm
封装 Radial, CAN
引脚间距 3.5 mm
物理参数
介质材料 Aluminum Electrolytic
工作温度 -40℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 1000
寿命（小时） 3000h @105℃
制造应用 Industrial, 电源管理, Portable Devices, 工业, 通用, Consumer Electronics, 消费电子产品, 便携式器材, Power Management
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
10ZL1000MEFC8X20引脚图与封装图
10ZL1000MEFC8X20引脚图
10ZL1000MEFC8X20封装图
10ZL1000MEFC8X20封装焊盘图
