10PK10000MEFC16X25
数据手册.pdf
Rubycon
被动器件
10PK10000MEFC16X25中文资料参数规格
技术参数
额定电压DC 10.0 V
电容 10000 µF
容差 ±20 %
纹波电流 2.27 A
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压 10 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 7.5 mm
外形尺寸
高度 25 mm
直径 16.0 mm
封装 Radial, CAN
引脚间距 7.5 mm
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Each
最小包装 200
寿命（小时） 2000h @85℃
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
10PK10000MEFC16X25引脚图与封装图
10PK10000MEFC16X25引脚图

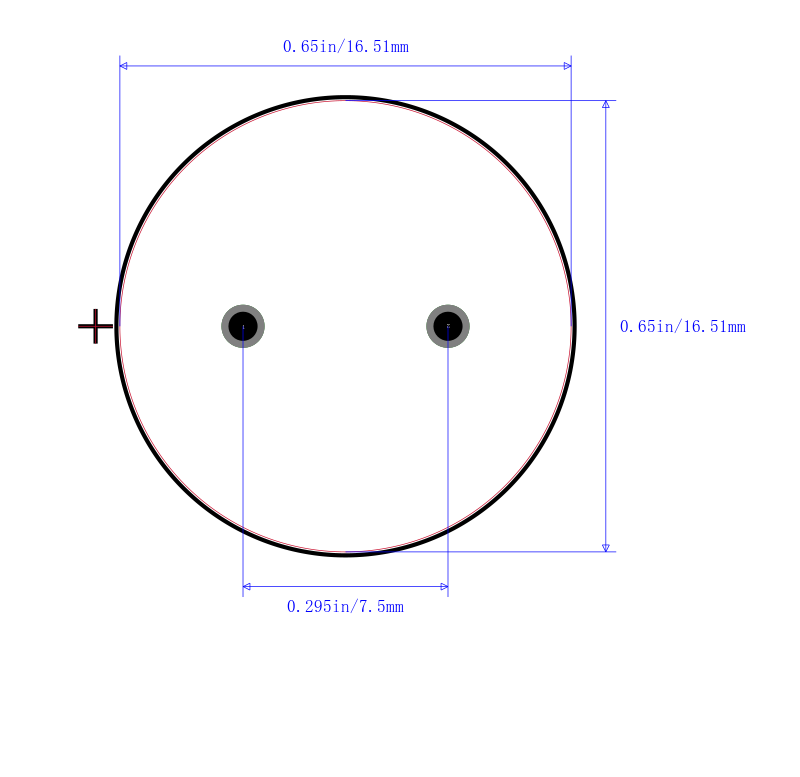

10PK10000MEFC16X25封装图

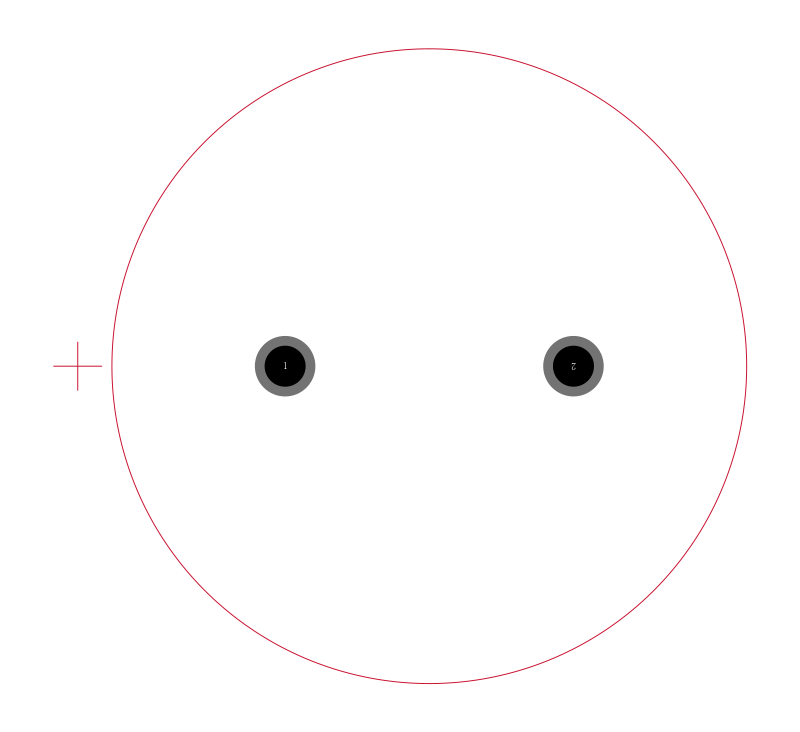

10PK10000MEFC16X25封装焊盘图
在线购买10PK10000MEFC16X25
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 10PK10000MEFC16X25 | Rubycon | 铝电解电容, 10000UF, 10V, 20%, 径向引线 | 搜索库存 |
替代型号10PK10000MEFC16X25
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 10PK10000MEFC16X25 品牌： Rubycon 封装： 10kF 10V 20per | 当前型号 | 铝电解电容, 10000UF, 10V, 20%, 径向引线 | 当前型号 |
| 型号： EEUFC1A103 品牌： 松下 封装： Radial 10kF 10V ±20% | 功能相似 | FC 系列 1800μF - 15000μFPanasonic FC 系列 A 型电解电容器提供高耐受性、低阻抗解决方案。 这些铝电容器耐受性可达 1000 至 5000 小时。符合 AEC-Q200 径向引线型 低等效串联电阻 结构小型 高可靠性 低阻抗 高波纹电流 ### 应用Panasonic FC A 型电解电容器符合 AEC-Q200 规格，适用于汽车应用。 高可靠性还使这些电解质电容器特别适用于工业仪器应用。 ### 径向 105°C | 10PK10000MEFC16X25和EEUFC1A103的区别 |
| 型号： EEUHD1A103 品牌： 松下 封装： 10mF 10V ±20% | 功能相似 | PANASONIC ELECTRONIC COMPONENTS EEUHD1A103 铝电解电容, AEC-Q200 HD系列, 10000 µF, ± 20%, 10 V, 16 mm, 径向引线 | 10PK10000MEFC16X25和EEUHD1A103的区别 |
| 型号： ECA1AM103 品牌： 松下 封装： 10mF ±20% 10V | 功能相似 | M 系列Panasonic M 系列 A 型电解电容器在 +85°C 时具有 2000 小时极佳的耐受性。尺寸小于 SU 系列 高可靠性 高波纹电流 低阻抗 长寿命 完全密封 ### 应用由于具有高可靠性，Panasonic M 系列 A 型电解电容器适用于一般应用和工业仪器。 电容容差 % | 20 ---|--- 工作温度 °C | \- 25 至 +85 泄漏电流 | 0.01CV 或 3μA（以较大值为准） 预期寿命（小时 @ 85°C） | 2000 ### 径向，85°C | 10PK10000MEFC16X25和ECA1AM103的区别 |
