10PX2200MEFC10X16
数据手册.pdf
Rubycon
被动器件
10PX2200MEFC10X16中文资料参数规格
技术参数
额定电压DC 10.0 V
电容 2200 µF
容差 ±20 %
纹波电流 860 mA
纹波电流高频 860mA @120Hz
纹波电流低频 989mA @10kHz
工作温度Max 105 ℃
工作温度Min -55 ℃
精度 ±20 %
额定电压 10 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 5 mm
外形尺寸
高度 16 mm
直径 10.0 mm
封装 Radial, CAN
引脚间距 5 mm
物理参数
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 1000
寿命（小时） 2000h @105℃
制造应用 Computers & Computer Peripherals, Aerospace, Defence, Military, 通用, Consumer Electronics, Multimedia
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
军工级 Yes
10PX2200MEFC10X16引脚图与封装图

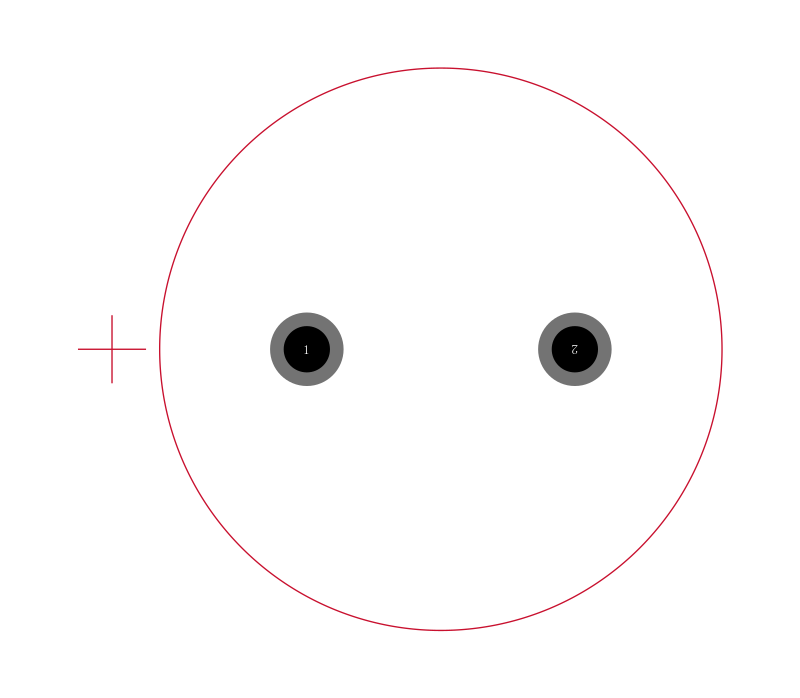

10PX2200MEFC10X16引脚图

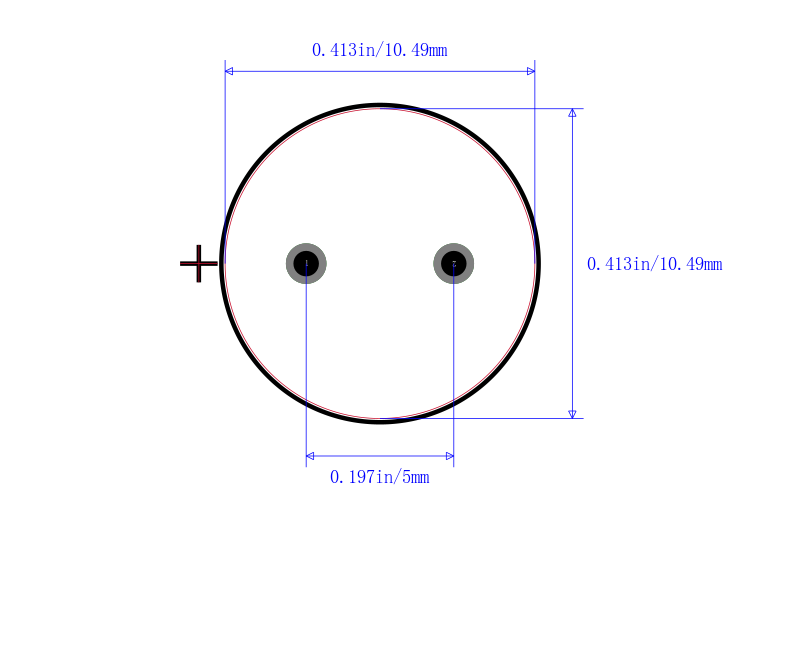

10PX2200MEFC10X16封装图
10PX2200MEFC10X16封装焊盘图
在线购买10PX2200MEFC10X16
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 10PX2200MEFC10X16 | Rubycon | RUBYCON 10PX2200MEFC10X16 铝电解电容, 微型, PX系列, 2200 µF, ± 20%, 10 V, 10 mm, 径向引线 | 搜索库存 |
替代型号10PX2200MEFC10X16
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 10PX2200MEFC10X16 品牌： Rubycon 封装： Radial 2.2mF 10V 20per | 当前型号 | RUBYCON 10PX2200MEFC10X16 铝电解电容, 微型, PX系列, 2200 µF, ± 20%, 10 V, 10 mm, 径向引线 | 当前型号 |
| 型号： ECA-1AM222 品牌： 松下 封装： Radial 2.2mF 10V 20per | 功能相似 | PANASONIC ELECTRONIC COMPONENTS ECA-1AM222 铝电解电容, AEC-Q200 M系列, 2200 µF, ± 20%, 10 V, 10 mm, 径向引线 | 10PX2200MEFC10X16和ECA-1AM222的区别 |
| 型号： ECA-1AM222B 品牌： 松下 封装： Radial 2.2kF 10V 20per | 功能相似 | Cap Aluminum 2200uF 10V 20% 10 X 20mm Radial Aluminum Cylindrical Can 5mm 920mA 2000 hr 85℃ Ammo Pack | 10PX2200MEFC10X16和ECA-1AM222B的区别 |
| 型号： ESMG100ELL222MJ20S 品牌： 贵弥功 封装： 2.2mF 10V ±20% | 功能相似 | UNITED CHEMI-CON ESMG100ELL222MJ20S 铝电解电容； 2200uF | 10PX2200MEFC10X16和ESMG100ELL222MJ20S的区别 |
