15KP260C
数据手册.pdfLittelfuse(力特)
主动器件
15KP260C中文资料参数规格
技术参数
额定电压DC 260 V
工作电压 260 V
额定功率 15.0 kW
击穿电压 289 V
钳位电压 419 V
脉冲峰值功率 15000 W
最小反向击穿电压 273.11 V
工作温度Max 175 ℃
工作温度Min -55 ℃
封装参数
安装方式 Through Hole
封装 P600-2
外形尺寸
长度 9.10 mm
直径 9.10 mm
封装 P600-2
物理参数
工作温度 -55℃ ~ 175℃ TJ
其他
产品生命周期 Obsolete
包装方式 Bulk
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准
15KP260C引脚图与封装图

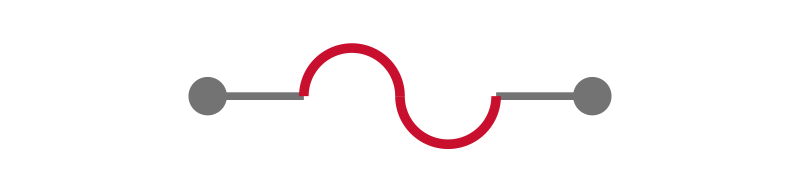

15KP260C引脚图

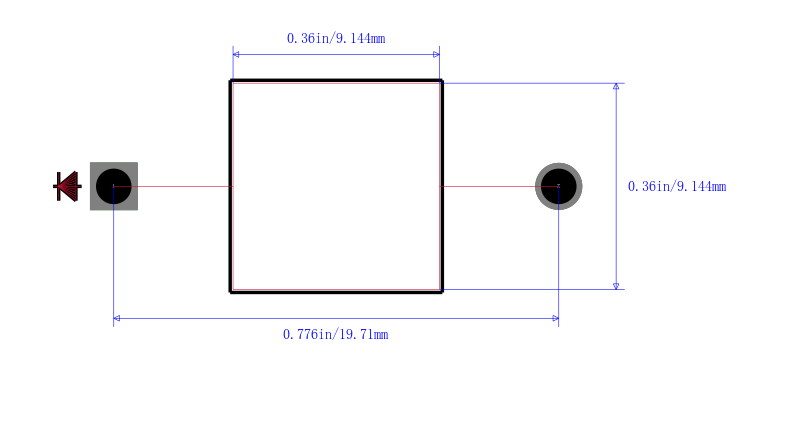

15KP260C封装图

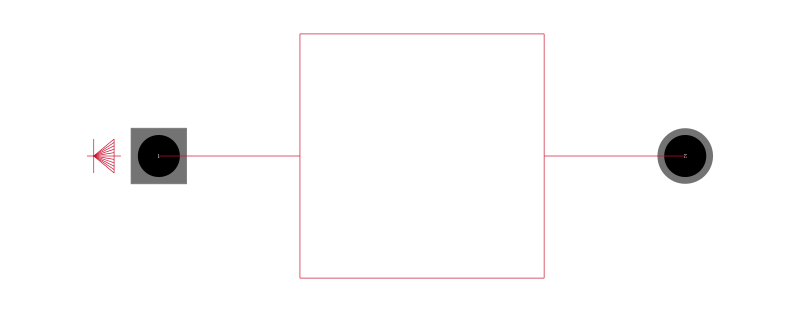

15KP260C封装焊盘图
替代型号15KP260C
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 15KP260C 品牌： Littelfuse 力特 封装： P600 260V 15kW | 当前型号 | ESD 抑制器/TVS 二极管 260Vr 289Vbr 36Ipp | 当前型号 |
| 型号： 15KPA260C 品牌： 力特 封装： P600 | 功能相似 | 15KPA系列 416.7V 15kW 通孔 双向 瞬态电压抑制二极管 P-600 | 15KP260C和15KPA260C的区别 |
