15KP75C
数据手册.pdfLittelfuse(力特)
分立器件
15KP75C中文资料参数规格
技术参数
额定电压DC 75.0 V
工作电压 75 V
额定功率 15.0 kW
击穿电压 83.3 V
耗散功率 15 kW
钳位电压 122 V
脉冲峰值功率 15000 W
最小反向击穿电压 78.72 V
工作温度Max 175 ℃
工作温度Min -55 ℃
封装参数
安装方式 Through Hole
封装 P600-2
外形尺寸
长度 9.10 mm
直径 9.10 mm
封装 P600-2
物理参数
工作温度 -55℃ ~ 175℃ TJ
其他
产品生命周期 Obsolete
包装方式 Bulk
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
15KP75C引脚图与封装图

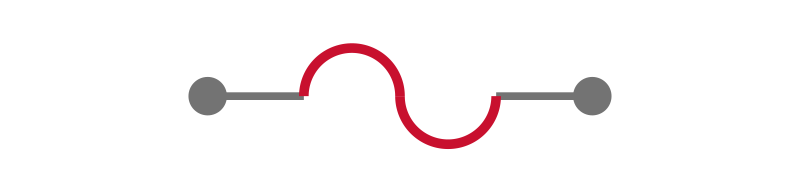

15KP75C引脚图
15KP75C封装图

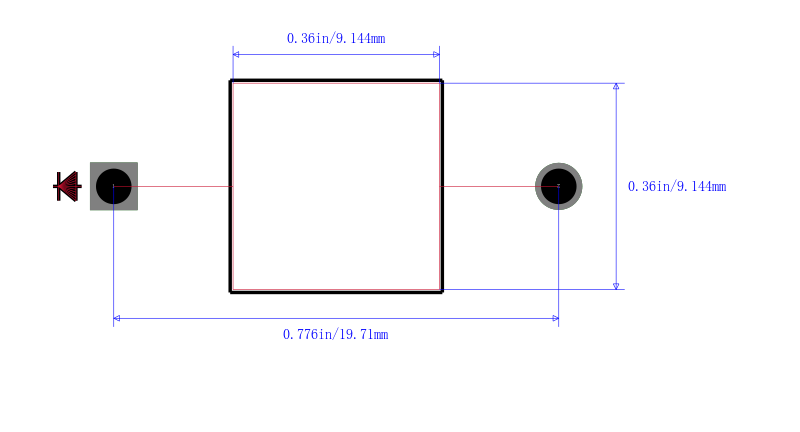

15KP75C封装焊盘图
替代型号15KP75C
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 15KP75C 品牌： Littelfuse 力特 封装： P600 75V 15kW | 当前型号 | ESD 抑制器/TVS 二极管 75Vso 59VAC 111A | 当前型号 |
| 型号： 15KPA75C 品牌： 力特 封装： P600 | 功能相似 | DIODE TVS 75V 15000W AXL BI-DIR | 15KP75C和15KPA75C的区别 |
