15KP85
数据手册.pdfLittelfuse(力特)
分立器件
15KP85中文资料参数规格
技术参数
额定电压DC 85.0 V
工作电压 85 V
额定功率 15.0 kW
击穿电压 94.4 V
钳位电压 137 V
脉冲峰值功率 15000 W
最小反向击穿电压 89.21 V
工作温度Max 175 ℃
工作温度Min -55 ℃
封装参数
安装方式 Through Hole
封装 P600-2
外形尺寸
长度 9.10 mm
直径 9.10 mm
封装 P600-2
物理参数
工作温度 -55℃ ~ 175℃ TJ
其他
产品生命周期 Obsolete
包装方式 Bulk
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
15KP85引脚图与封装图

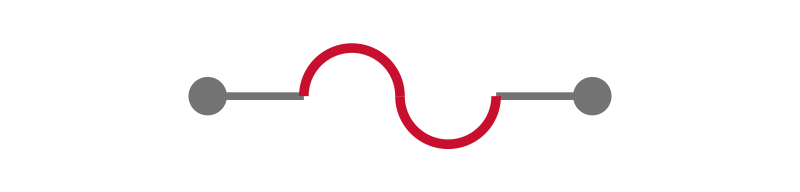

15KP85引脚图

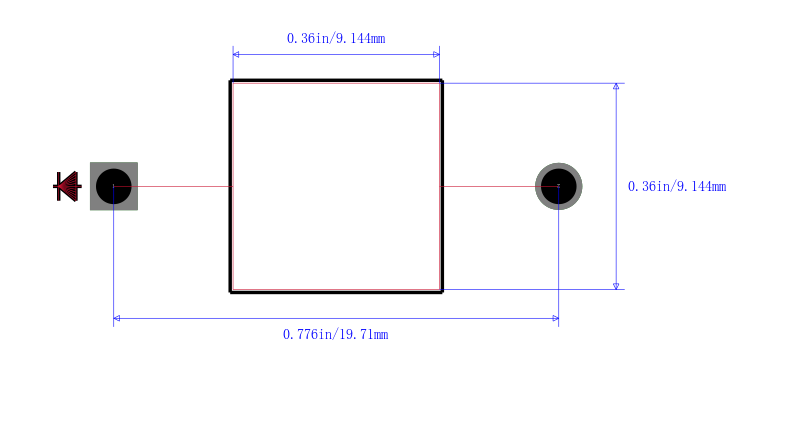

15KP85封装图

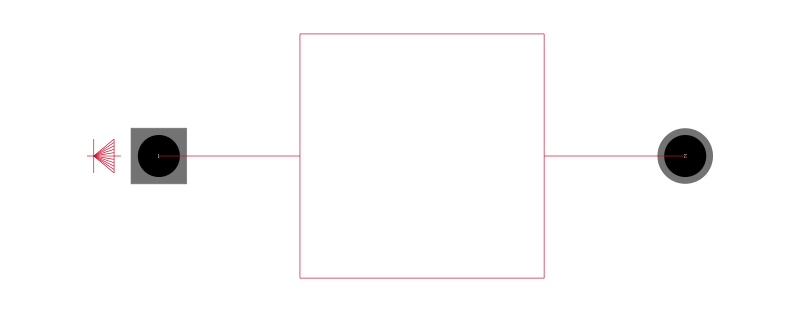

15KP85封装焊盘图
替代型号15KP85
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 15KP85 品牌： Littelfuse 力特 封装： P600 85V 15kW | 当前型号 | ESD 抑制器/TVS 二极管 85Vso 67VAC 99A | 当前型号 |
| 型号： 15KPA85 品牌： 力特 封装： P600-2 | 类似代替 | ESD 抑制器/TVS 二极管 TVS AXIAL HI-POWER | 15KP85和15KPA85的区别 |
