100ZLJ270M12.5X30
数据手册.pdf
Rubycon
被动器件
100ZLJ270M12.5X30中文资料参数规格
技术参数
额定电压DC 100 V
电容 270 µF
容差 ±20 %
纹波电流 2.4 A
纹波电流高频 1.2A @120Hz
纹波电流低频 2.4A @100kHz
工作温度Max 105 ℃
工作温度Min -40 ℃
额定电压 100 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 5 mm
外形尺寸
高度 30 mm
直径 12.5 mm
封装 Radial, CAN
引脚间距 5 mm
物理参数
工作温度 -40℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 500
寿命（小时） 10000h @105℃
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
100ZLJ270M12.5X30引脚图与封装图
100ZLJ270M12.5X30引脚图

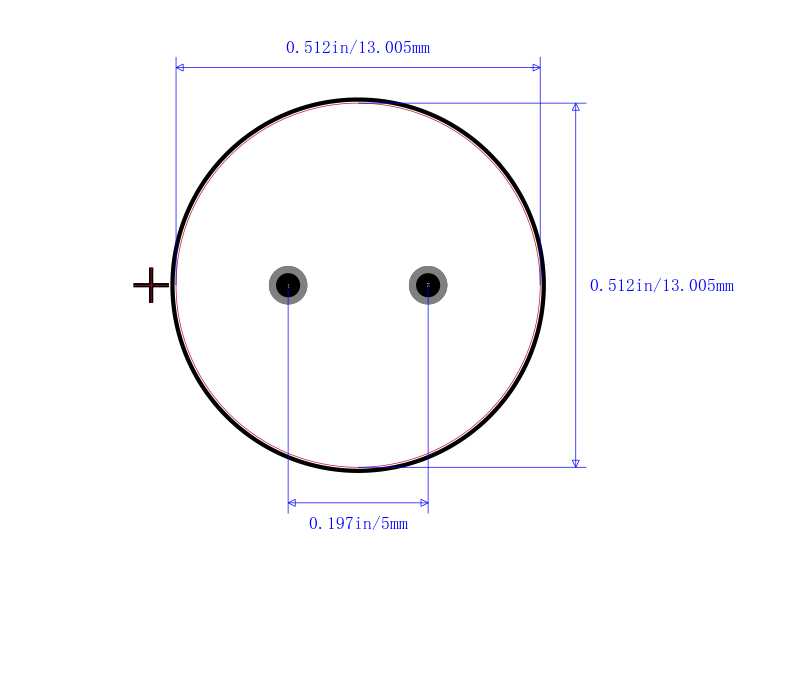

100ZLJ270M12.5X30封装图

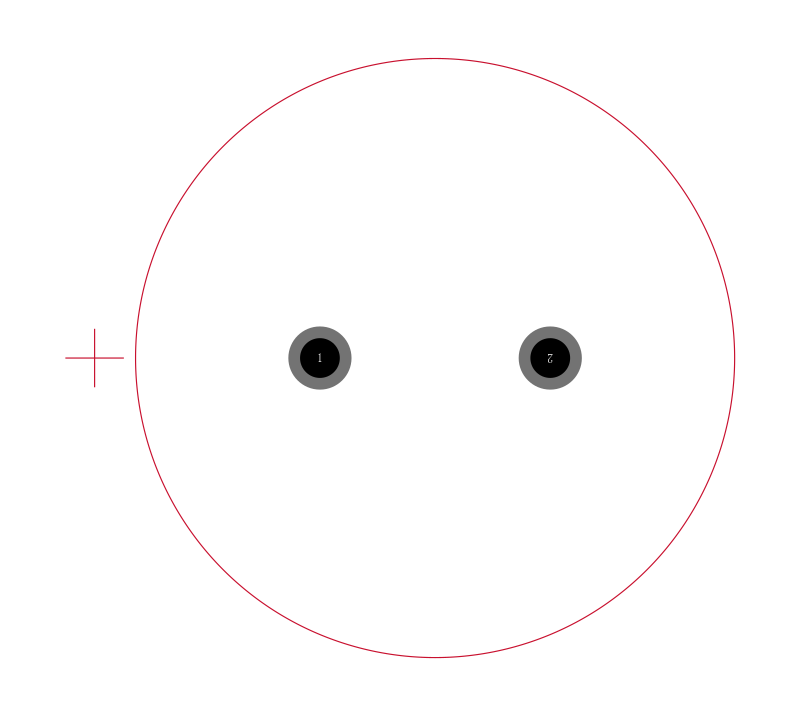

100ZLJ270M12.5X30封装焊盘图
在线购买100ZLJ270M12.5X30
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 100ZLJ270M12.5X30 | Rubycon | RUBYCON 100ZLJ270M12.5X30 铝电解电容, 微型, ZLJ系列, 270 µF, ± 20%, 100 V, 12.5 mm, 径向引线 | 搜索库存 |
替代型号100ZLJ270M12.5X30
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 100ZLJ270M12.5X30 品牌： Rubycon 封装： 270uF 100V 20per | 当前型号 | RUBYCON 100ZLJ270M12.5X30 铝电解电容, 微型, ZLJ系列, 270 µF, ± 20%, 100 V, 12.5 mm, 径向引线 | 当前型号 |
| 型号： EKZE101ELL271MK30S 品牌： 贵弥功 封装： Radial 270F 100V ±20% | 功能相似 | UNITED CHEMI-CON EKZE101ELL271MK30S 铝电解电容, 270uF, 100V | 100ZLJ270M12.5X30和EKZE101ELL271MK30S的区别 |
| 型号： EEUFC2A271L 品牌： 松下 封装： 270µF 100V ±20% | 功能相似 | PANASONIC ELECTRONIC COMPONENTS EEUFC2A271L 铝电解电容, AEC-Q200 FC系列, 270 µF, ± 20%, 100 V, 12.5 mm, 径向引线 | 100ZLJ270M12.5X30和EEUFC2A271L的区别 |
