10YXJ1000M10X12.5
数据手册.pdf
Rubycon
被动器件
10YXJ1000M10X12.5中文资料参数规格
技术参数
额定电压DC 10.0 V
电容 1000 µF
容差 ±20 %
纹波电流 865 mA
纹波电流高频 648.75mA @120Hz
纹波电流低频 865mA @100kHz
工作温度Max 105 ℃
工作温度Min -40 ℃
额定电压 10 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 5 mm
外形尺寸
高度 12.5 mm
直径 10.0 mm
封装 Radial, CAN
引脚间距 5 mm
物理参数
工作温度 -40℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Each
最小包装 1000
寿命（小时） 8000h @105℃
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
10YXJ1000M10X12.5引脚图与封装图
10YXJ1000M10X12.5引脚图
10YXJ1000M10X12.5封装图

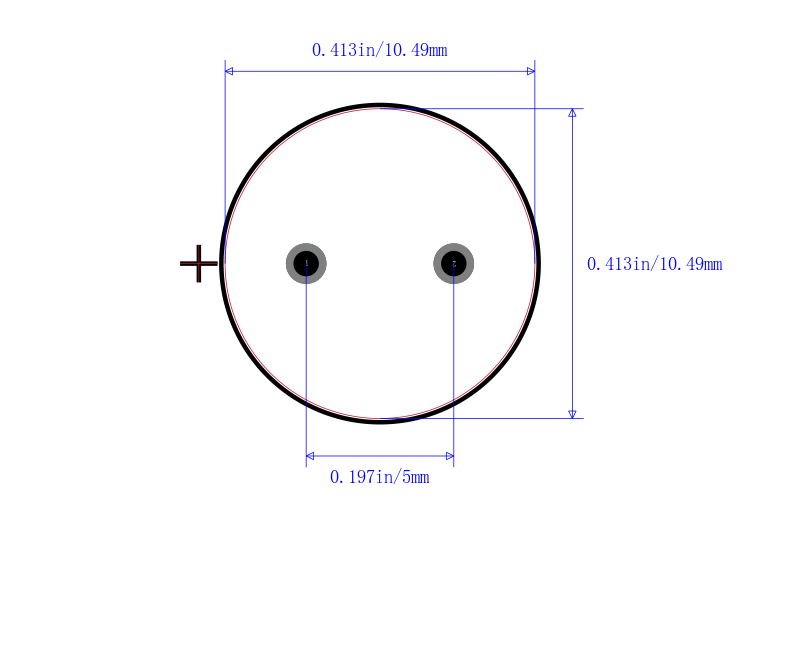

10YXJ1000M10X12.5封装焊盘图
在线购买10YXJ1000M10X12.5
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 10YXJ1000M10X12.5 | Rubycon | RUBYCON 10YXJ1000M10X12.5 铝电解电容, 微型, YXJ系列, 1000 µF, ± 20%, 10 V, 10 mm, 径向引线 | 搜索库存 |
