1.5SMC18CA
数据手册.pdfLittelfuse(力特)
分立器件
1.5SMC18CA中文资料参数规格
技术参数
额定电压DC 18.0 V
工作电压 15.3 V
额定功率 1.50 kW
击穿电压 18.9 V
电路数 1
钳位电压 25.2 V
测试电流 1 mA
脉冲峰值功率 1500 W
最小反向击穿电压 17.1 V
击穿电压 17.1 V
工作温度Max 150 ℃
工作温度Min -65 ℃
工作结温 -65℃ ~ 150℃
封装参数
安装方式 Surface Mount
引脚数 2
封装 DO-214AB-2
外形尺寸
长度 8.13 mm
宽度 6.22 mm
高度 2.42 mm
封装 DO-214AB-2
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
1.5SMC18CA引脚图与封装图

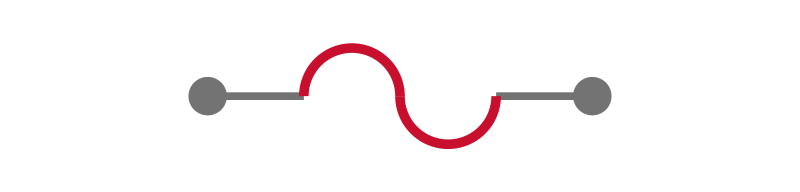

1.5SMC18CA引脚图
1.5SMC18CA封装图

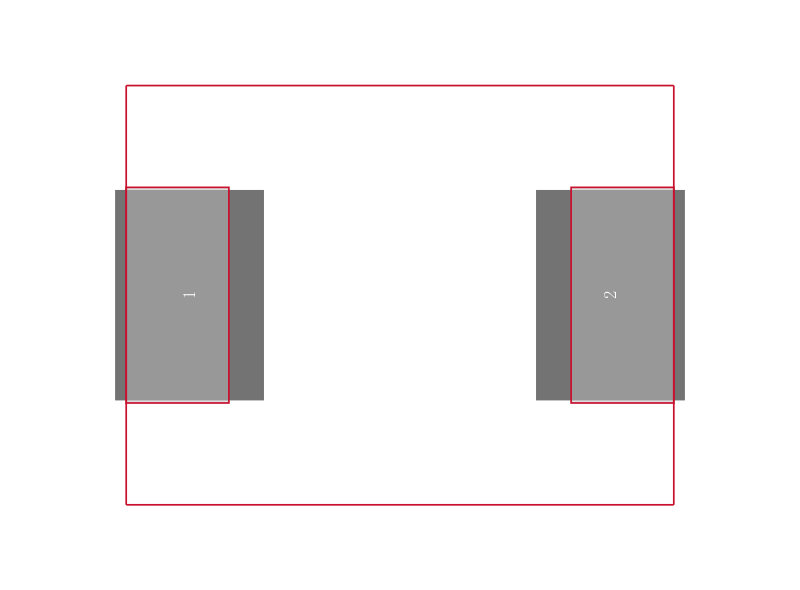

1.5SMC18CA封装焊盘图
在线购买1.5SMC18CA
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 1.5SMC18CA | Littelfuse 力特 | 瞬态电压抑制二极管 Transient Voltage Suppression Diodes | 搜索库存 |
替代型号1.5SMC18CA
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 1.5SMC18CA 品牌： Littelfuse 力特 封装： DO-214AB 18V 1.5kW | 当前型号 | 瞬态电压抑制二极管 Transient Voltage Suppression Diodes | 当前型号 |
| 型号： TPSMC18CA 品牌： 力特 封装： DO-214AB | 完全替代 | TPSMC 系列 15 kW 18 V 表面贴装 双向 TVS 二极管 - DO-214AB | 1.5SMC18CA和TPSMC18CA的区别 |
| 型号： 1.5SMC18C 品牌： 力特 封装： DO-214 18V 1.5kW | 类似代替 | ESD 抑制器/TVS 二极管 1.5kW 18V 10% Bi-Directional | 1.5SMC18CA和1.5SMC18C的区别 |
| 型号： SMCJ1.5KE18CA-TP 品牌： 美微科 封装： DO-214AB | 功能相似 | ESD 抑制器/TVS 二极管 25.5V 1500W 60.3A | 1.5SMC18CA和SMCJ1.5KE18CA-TP的区别 |
