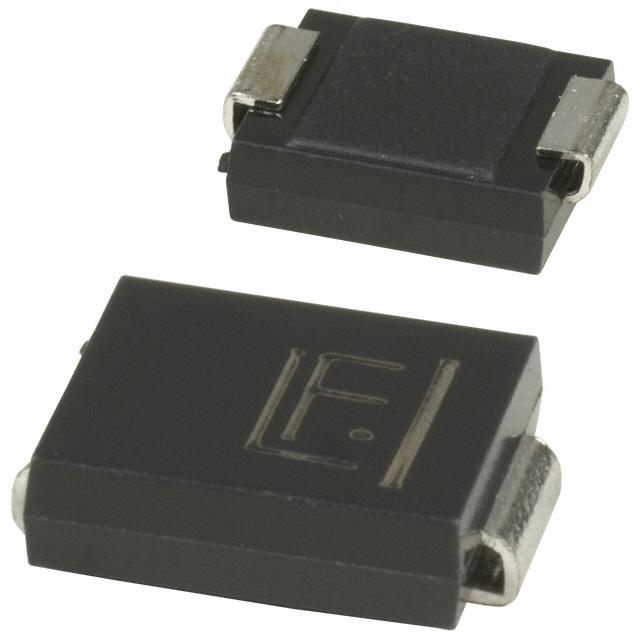

1.5SMC11C
数据手册.pdfLittelfuse(力特)
主动器件
1.5SMC11C中文资料参数规格
技术参数
额定电压DC 11.0 V
工作电压 9.4 V
额定功率 1.50 kW
击穿电压 10.5 V
钳位电压 15.6 V
脉冲峰值功率 1500 W
最小反向击穿电压 9.95 V
封装参数
安装方式 Surface Mount
封装 DO-214AB
外形尺寸
长度 7.11 mm
宽度 6.22 mm
高度 2.62 mm
封装 DO-214AB
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准
1.5SMC11C引脚图与封装图
1.5SMC11C引脚图
1.5SMC11C封装图
1.5SMC11C封装焊盘图
替代型号1.5SMC11C
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 1.5SMC11C 品牌： Littelfuse 力特 封装： DO-214AB 11V 1.5kW | 当前型号 | TVS Diode 1500W UL SMT Bi 10% | 当前型号 |
| 型号： 1.5SMC11CA 品牌： 力特 封装： DO-214 11V 1.5kW | 类似代替 | 硅雪崩二极管 - 1500W表面贴装型瞬态电压抑制器 Silicon Avalanche Diodes - 1500W Surface Mount Transient Voltage Supressors | 1.5SMC11C和1.5SMC11CA的区别 |
| 型号： SMCJ1.5KE11CA-TP 品牌： 美微科 封装： DO-214AB | 功能相似 | ESD 抑制器/TVS 二极管 15.6V 1500W 97.4A | 1.5SMC11C和SMCJ1.5KE11CA-TP的区别 |
