12066C226KAT2A

12066C226KAT2A

数据手册.pdf
AVX(艾维克斯) 被动器件

AVX  12066C226KAT2A  多层陶瓷电容器, 表面贴装, 22 µF, ± 10%, X7R, 6.3 V, 1206 [3216 公制]

1206 MLCC 系列

X7R 配方称作“温度稳定”陶瓷，属于 EIA II 类材料，COG NPO 是最常用的“温度补偿”EIA I 类陶瓷材料

多层陶瓷器，-55°C 至 +125°C 时温度变化在 ±15% 内

电容变化为非线性

AVX 高电压芯片具有高值、低泄漏和小尺寸的优势，因此应用包括：高频功率转换器中的减震器、SMPS 中的共振器和高电压耦合/直流阻隔

这些高电压芯片设计在高频时具有低 ESR


欧时:
AVX FlEXITERM 系列 22μF 6.3V dc X7R电介质 表面安装器件 多层陶瓷电容器 MLCC 12066C226KAT2A


得捷:
CAP CER 22UF 6.3V X7R 1206


e络盟:
多层陶瓷电容器, 表面贴装, 22 µF, 6.3 V, 1206 [3216 公制], ± 10%, X7R, AVX 1206 MLCC


艾睿:
Cap Ceramic 22uF 6.3V X7R 10% Pad SMD 1206 125°C T/R


Allied Electronics:
1206 FlEXITERM 22uF Ceramic Multilayer Cap; 6.3VDC; +125C; X7R Dielec; +/-10% SMD


安富利:
Cap Ceramic 22uF 6.3V X7R 10% SMD 1206 125°C Embossed T/R


TME:
Capacitor: ceramic; MLCC; 22uF; 6.3V; X7R; ±10%; SMD; 1206


Verical:
Cap Ceramic 22uF 6.3V X7R 10% Pad SMD 1206 125C T/R


Newark:
# AVX  12066C226KAT2A  SMD Multilayer Ceramic Capacitor, 1206 [3216 Metric], 22 µF, 6.3 V, ± 10%, X7R


儒卓力:
**KC 22uF 1206 10% 6,3V X7R **


12066C226KAT2A中文资料参数规格
技术参数

额定电压DC 6.30 V

工作电压 6.3 V

绝缘电阻 100 GΩ

电容 22 µF

容差 ±10 %

电介质特性 X7R

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 6.3 V

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 3216

封装 1206

外形尺寸

长度 3.2 mm

宽度 1.6 mm

高度 1.78 mm

封装公制 3216

封装 1206

物理参数

材质 X7R/-55℃~+125℃

工作温度 -55℃ ~ 125℃

温度系数 ±15 %

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 2500

制造应用 Industrial, 电源管理, Portable Devices, 工业, 通用, Consumer Electronics, 消费电子产品, 便携式器材, Power Management

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

12066C226KAT2A引脚图与封装图

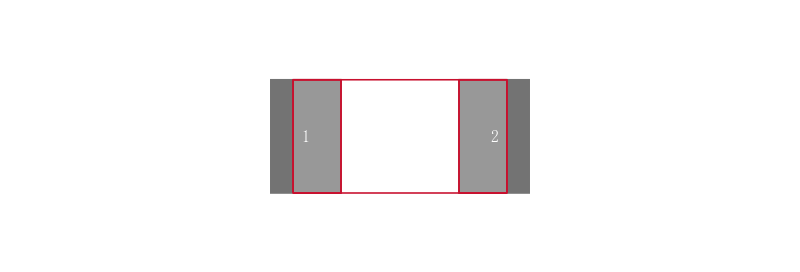

12066C226KAT2A引脚图

12066C226KAT2A引脚图

12066C226KAT2A封装图

12066C226KAT2A封装图

12066C226KAT2A封装焊盘图

12066C226KAT2A封装焊盘图

在线购买12066C226KAT2A
型号 制造商 描述 购买
12066C226KAT2A AVX 艾维克斯 AVX  12066C226KAT2A  多层陶瓷电容器, 表面贴装, 22 µF, ± 10%, X7R, 6.3 V, 1206 [3216 公制] 搜索库存
替代型号12066C226KAT2A
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： 12066C226KAT2A

品牌： AVX 艾维克斯

封装： 1206 22uF 6.3V 10per

当前型号

AVX  12066C226KAT2A  多层陶瓷电容器, 表面贴装, 22 µF, ± 10%, X7R, 6.3 V, 1206 [3216 公制]

当前型号

型号： 12066C226KAT4A

品牌： 艾维克斯

封装：

完全替代

Capacitor, Ceramic, Chip, General Purpose, 22uF, 6.3V, ±10%, X7R, 1206 3216 mm, Sn/NiBar, -55º ~ +125ºC, 13" Reel

12066C226KAT2A和12066C226KAT4A的区别

型号： GCM31CR70J226KE23L

品牌： 村田

封装： 1206 22uF 6.3V 10per

类似代替

Murata GCM 汽车 1206 系列由于高频率下的低阻抗，Murata GCM 汽车系列陶瓷电容器具有极佳的脉冲响应性和降噪 高介电常数类型，尺寸更小，电容值更大 高可靠性且无极性 通过在外部电极上镀锡，可实现出色的可焊接性 该 1206 尺寸的外壳的 pF 值和其他值创新低 ### 1206 系列C0G NP0 是“温度补偿”的最常见配方，为 EIA I 类陶瓷材料 X7R 配方称为“温度稳定”陶瓷，属于 EIA II 类材料 Y5V 配方为有限温度范围内的一般用途材料。这些特征使得 Y5V 非常适合去耦应用。

12066C226KAT2A和GCM31CR70J226KE23L的区别

型号： 12066C226MAT2A

品牌： 艾维克斯

封装： 22uF 6.3V 20per

类似代替

AVX  12066C226MAT2A  多层陶瓷电容器, 表面贴装, 22 µF, ± 20%, X7R, 6.3 V, 1206 [3216 公制]

12066C226KAT2A和12066C226MAT2A的区别
