1-1776113-1

TE Connectivity(泰科) 连接器与适配器

Conn Terminal Block F 11POS 3.81mm Screw ST Thru-Hole 12.5A/Contact

11 Position Wire to Board Terminal Block Horizontal with Board 0.150" 3.81mm Through Hole

得捷:
TERM BLK 11P SIDE ENT 3.81MM PCB

艾睿:
Conn Terminal Block F 11 POS 3.81mm Screw ST Thru-Hole 12.5A/Contact

安富利:
Conn Terminal Block F 11 POS 3.81mm Screw ST Thru-Hole 12.5A/Contact

Powell:
Terminal Block Connectors

1-1776113-1中文资料参数规格

技术参数

触点数 11

线规 16AWG ~ 28AWG

触点电镀 Tin

排数 1

电路数 11

易燃性等级 UL 94 V-0

针脚数 11

额定电流Max 12.5A/触头

工作温度Max 110 ℃

工作温度Min -40 ℃

额定电压Max 150 VAC

封装参数

安装方式 Through Hole

外形尺寸

高度 8.5 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Copper Alloy

工作温度 -40℃ ~ 110℃

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

1-1776113-1引脚图与封装图

1-1776113-1引脚图

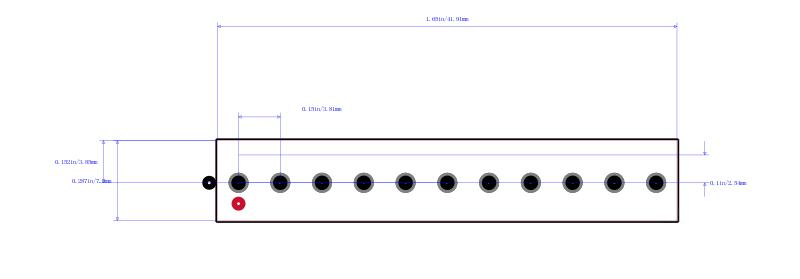

1-1776113-1封装图

1-1776113-1封装焊盘图
