1715734
Phoenix(菲尼克斯) 连接器与适配器

PHOENIX CONTACT  1715734  线至板接线端子, 3 路, 300 V, 15 A, 26 AWG, 14 AWG, 2.5 mm²

Contact COMBICON MKDS 5.08mm 印刷电路板端子块

5.08mm 节距 MKDS 通孔安装印刷电路板端子块,带上升笼形笼式弹簧夹螺钉和侧面联锁。 库存号 804-4991 可将位置号压印在外壳上。

有关螺丝刀,请参见库存号 390-9641

有关插入桥接,请参见库存号 802-0686(2 路)、802-0689(3 路)、802-0683(4 路)、802-0692(5 路)、802-0695(6 路)"

### Features and Benefits

• Well-known connection principle allows worldwide use

• Low temperature rise, thanks to maximum contact force

• Allows connection of two conductors

• Integrated protective guide prevents incorrect insertion of the conductor underneath the tension sleeve

• Latching on the side enables various numbers of positions to be combined

• RoHS compliant

### 注

Stock number 804-4991 has the postion number stamped on the housing and 883-2921 is bridged internally.

### 标准

Connection in acc. with standard EN-VDE, V0 Flammability rating according to UL 94, DIN EN 60512-5-2:2003-01.

### 认可

CSA, cRUus, PCT, SEV, CCA,

1715734中文资料参数规格
技术参数

触点数 3

线规 14AWG ~ 30AWG

额定电压AC 250 V

额定电流 17.5 A

排数 1

电路数 3

易燃性等级 UL 94 V-0

针脚数 3

额定电流Max 17.5 A

额定电压Max 400 V

额定电压 300 V

工作电压Max 400 V

封装参数

安装方式 Through Hole

封装 直插

引脚间距 5.08 mm

外形尺寸

长度 9.8 mm

宽度 9.80 mm

高度 13.8 mm

封装 直插

引脚间距 5.08 mm

物理参数

外壳颜色 Green

颜色 Green

触点材质 Copper Alloy

材质 Nylon

绝缘材质 Nylon

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Industrial, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

HTS代码 8536904000

1715734引脚图与封装图
1715734引脚图

1715734引脚图

1715734封装图

1715734封装图

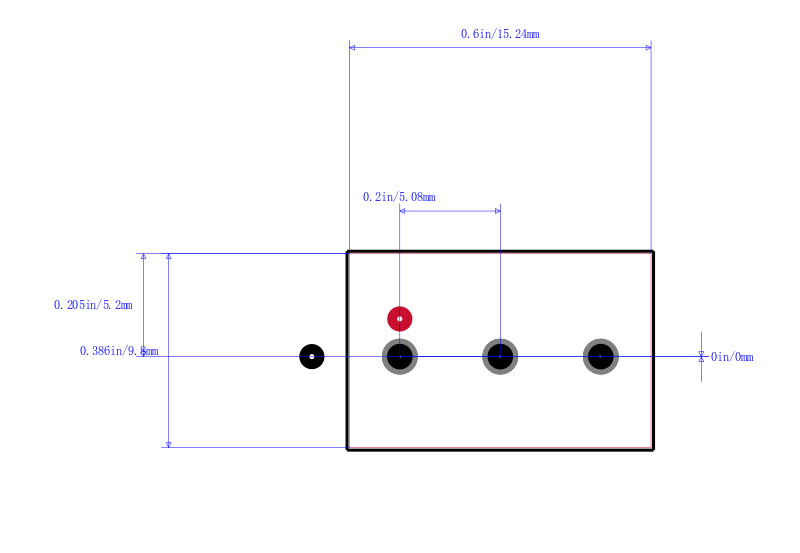

1715734封装焊盘图

1715734封装焊盘图
