1.5SMC13A
数据手册.pdfLittelfuse(力特)
分立器件
1.5SMC13A中文资料参数规格
技术参数
额定电压DC 13.0 V
额定功率 1.50 kW
击穿电压 12.4 V
电路数 1
耗散功率 1500 W
钳位电压 18.2 V
测试电流 1 mA
脉冲峰值功率 1500 W
最小反向击穿电压 12.4 V
工作温度Max 150 ℃
工作温度Min -65 ℃
工作结温 -65℃ ~ 150℃
封装参数
安装方式 Surface Mount
引脚数 2
封装 DO-214AB
外形尺寸
长度 8.13 mm
宽度 6.22 mm
高度 2.62 mm
封装 DO-214AB
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
1.5SMC13A引脚图与封装图

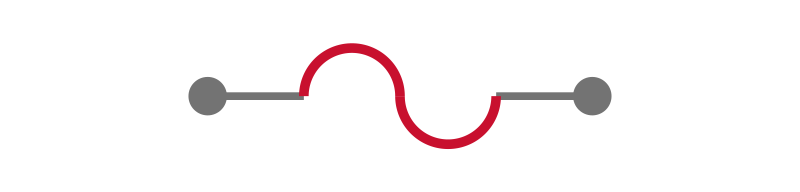

1.5SMC13A引脚图

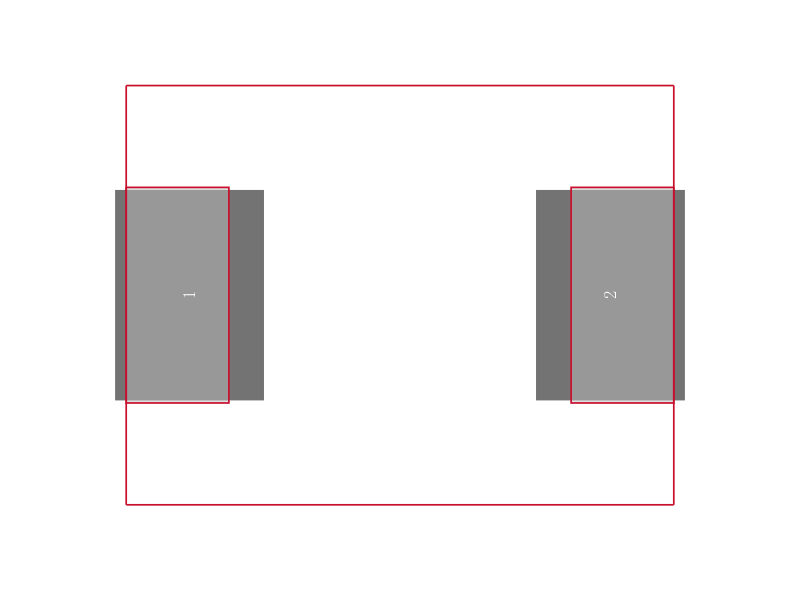

1.5SMC13A封装图
1.5SMC13A封装焊盘图
