1N914TR
数据手册.pdf
Fairchild
飞兆/仙童
分立器件
1N914TR中文资料参数规格
技术参数
额定电压DC 100 V
额定电流 200 mA
电容 4 pF
输出电流 200 mA
负载电流 300 mA
针脚数 2
正向电压 1 V
极性 Standard
耗散功率 500 mW
热阻 300℃/W RθJA
反向恢复时间 4 ns
正向电流 200 mA
最大正向浪涌电流（Ifsm） 4 A
正向电压Max 1 V
正向电流Max 300 mA
工作温度Max 175 ℃
工作温度Min -65 ℃
封装参数
安装方式 Through Hole
引脚数 2
封装 DO-35
外形尺寸
长度 4.56 mm
宽度 1.91 mm
高度 1.91 mm
封装 DO-35
物理参数
重量 36.287392 kg
工作温度 -65℃ ~ 175℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
1N914TR引脚图与封装图
1N914TR引脚图
1N914TR封装图

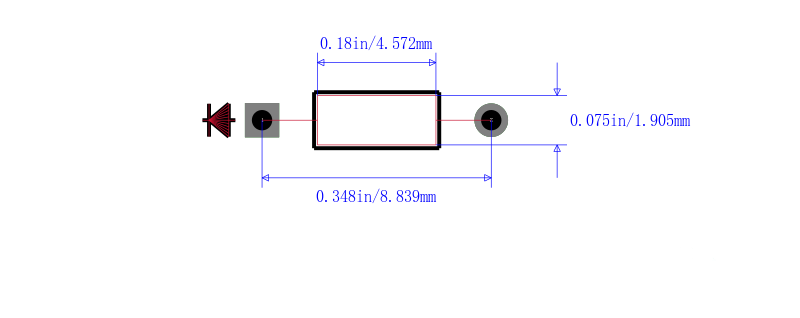

1N914TR封装焊盘图
在线购买1N914TR
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 1N914TR | Fairchild 飞兆/仙童 | FAIRCHILD SEMICONDUCTOR 1N914TR 小信号二极管, 100V 200mA DO-35 | 搜索库存 |
替代型号1N914TR
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 1N914TR 品牌： Fairchild 飞兆/仙童 封装： DO-35 100V 200mA | 当前型号 | FAIRCHILD SEMICONDUCTOR 1N914TR 小信号二极管, 100V 200mA DO-35 | 当前型号 |
| 型号： 1N914 品牌： 飞兆/仙童 封装： DO-35 100V 200mA | 类似代替 | FAIRCHILD SEMICONDUCTOR 1N914 二极管 小信号, 单, 75 V, 200 mA, 1 V, 4 ns, 4 A | 1N914TR和1N914的区别 |
| 型号： 1N914_T50A 品牌： 飞兆/仙童 封装： DO-35 100V 200mA | 类似代替 | Fairchild Semiconductor### 二极管和整流器，Fairchild Semiconductor无论您是进行新设计、还是采购，Fairchild 都可为您提供行业标准二极管和整流器、小信号二极管、Schottky 和 Zener 二极管。 部件提供最佳质量、功能和封装选项组合。 | 1N914TR和1N914_T50A的区别 |
| 型号： 1N914_T26A 品牌： 飞兆/仙童 封装： DO-35 100V 200mA | 类似代替 | DIODE GEN PURP 100V 200mA DO35 | 1N914TR和1N914_T26A的区别 |
