1-1415390-1

1-1415390-1

数据手册.pdf
TE Connectivity(泰科) 继电器、I/O模块

Relay: electromagnetic; SPDT; Ucoil:5VDC; 5A/250VAC; 5A/30VDC; 5A

General Purpose Relay SPDT 1 Form C 5VDC Coil Through Hole


得捷:
PE014F05


艾睿:
Electromechanical Relay 5VDC 125Ohm 5A SPDT 20mm 10mm 10mm THT Miniature PCB Relay


安富利:
Electromechanical Relay SPDT 5A 5VDC 125Ohm Through Hole


Chip1Stop:
Electromechanical Relay SPDT 5A 5VDC 125Ohm Through Hole


TME:
Relay: electromagnetic; SPDT; Ucoil:5VDC; 5A/250VAC; 5A/30VDC; 5A


Verical:
Electromechanical Relay 5VDC 125Ohm 5A SPDT 20mm 10mm 10mm THT Miniature PCB Relay


Powell:
Industrial Relays General Purpose


Electro Sonic:
PE014F05


1-1415390-1中文资料参数规格
技术参数

额定电压AC 400 V

输入电压DC 5.00 V

跌落电压 3.70 V

触点额定电流 5 A

线圈电压 5 VDC

线圈电流 40 mA

线圈功率DC 200 mW

线圈电阻 125 Ω

额定电流Max 5 A

线圈电压DC 5 V

额定功率Max 1.25 KVA

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

引脚数 5

外形尺寸

长度 20 mm

宽度 10 mm

高度 10 mm

物理参数

触点材质 Silver Nickel

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

1-1415390-1引脚图与封装图

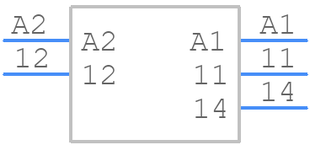

1-1415390-1引脚图

1-1415390-1引脚图

1-1415390-1封装图

1-1415390-1封装图

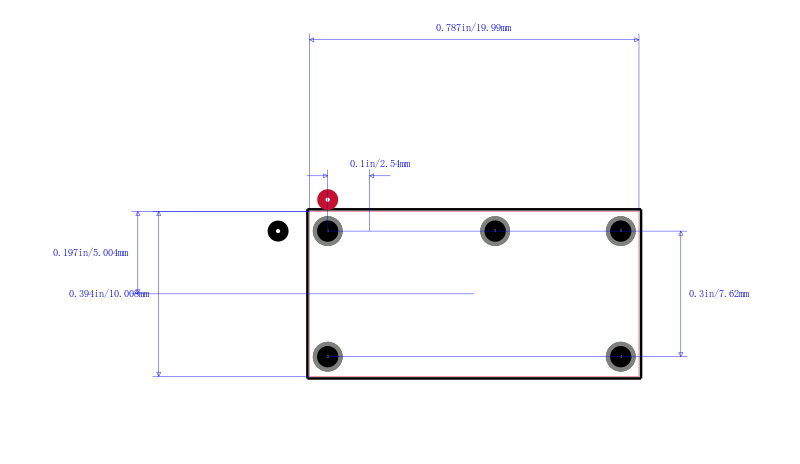

1-1415390-1封装焊盘图

1-1415390-1封装焊盘图
