XF3M-1915-1B

XF3M-1915-1B

数据手册.pdf
Omron(欧姆龙) 电子元器件分类

FFC & FPC连接器 SKT 19 POS 0.5mm Solder RA SMD

19 位置 FFC,FPC 触头,上和下 0.020"(0.50mm) 表面贴装,直角


得捷:
CONN FFC FPC 19POS 0.5MM R/A


贸泽:
FFC & FPC连接器 SKT 19 POS 0.5mm Solder RA SMD


艾睿:
Conn FFC/FPC Connector SKT 19 POS 1mm Solder RA SMD T/R


安富利:
Conn FFC/FPC Connector SKT 19 POS 0.5mm Solder RA SMD T/R


Verical:
Conn FFC/FPC Connector SKT 19 POS 1mm Solder RA SMD T/R


Online Components:
Conn FFC/FPC Connector SKT 19 POS 1mm Solder RA SMD Reel


Electro Sonic:
Conn FFC/FPC Connector SKT 19 POS 1mm Solder RA SMD T/R


XF3M-1915-1B中文资料参数规格
技术参数

触点数 19

额定电流 0.5 A

绝缘电阻 100 MΩ

排数 1

针脚数 19

拔插次数 20

额定电流Max 0.5 A

工作温度Max 85 ℃

工作温度Min -30 ℃

额定电压 50 V

接触电阻Max 50 mΩ

封装参数

安装方式 Surface Mount

外形尺寸

高度 2 mm

物理参数

外壳颜色 Natural

触点材质 Copper Alloy

工作温度 -30℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

XF3M-1915-1B引脚图与封装图

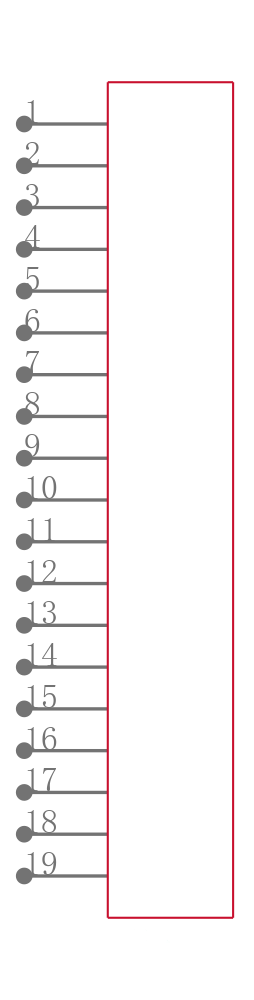

XF3M-1915-1B引脚图

XF3M-1915-1B引脚图

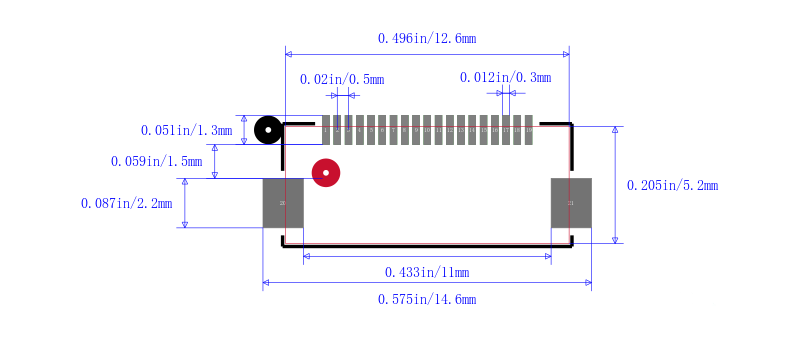

XF3M-1915-1B封装图

XF3M-1915-1B封装图

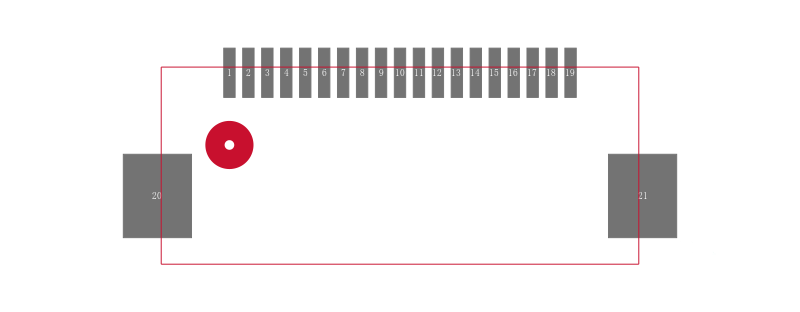

XF3M-1915-1B封装焊盘图

XF3M-1915-1B封装焊盘图
