UPW1C332MHD1TN

UPW1C332MHD1TN

数据手册.pdf
Nichicon(尼吉康) 被动器件

NICHICON  UPW1C332MHD1TN  铝电解电容, 3300uF, 16V, 径向引线

3300µF 16V Aluminum Electrolytic Capacitors Radial, Can 8000 Hrs @ 105°C


得捷:
CAP ALUM 3300UF 20% 16V RADIAL


立创商城:
3300uF ±20% 16V


艾睿:
Cap Aluminum Lytic 3300uF 16V 20% 16 X 25mm Radial 7.5mm 3610mA 2000h 105


Chip1Stop:
Cap Aluminum Lytic 3300uF 16V 20% 16 X 25mm Radial 7.5mm 3610mA 2000h 105℃ Ammo Pack


Newark:
# NICHICON  UPW1C332MHD1TN  Electrolytic Capacitor, Miniature, 3300 µF, 16 V, PW Series, ± 20%, Radial Leaded, 16 mm


UPW1C332MHD1TN中文资料参数规格
技术参数

额定电压DC 16.0 V

电容 3300 µF

等效串联电阻ESR 0.044 Ω

容差 ±20 %

纹波电流 2.172A @120Hz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 16 V

封装参数

安装方式 Through Hole

引脚数 2

封装 剪切带

引脚间距 7.5 mm

外形尺寸

高度 25 mm

直径 16.0 mm

封装 剪切带

引脚间距 7.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

寿命（小时） 8000h @105℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

UPW1C332MHD1TN引脚图与封装图

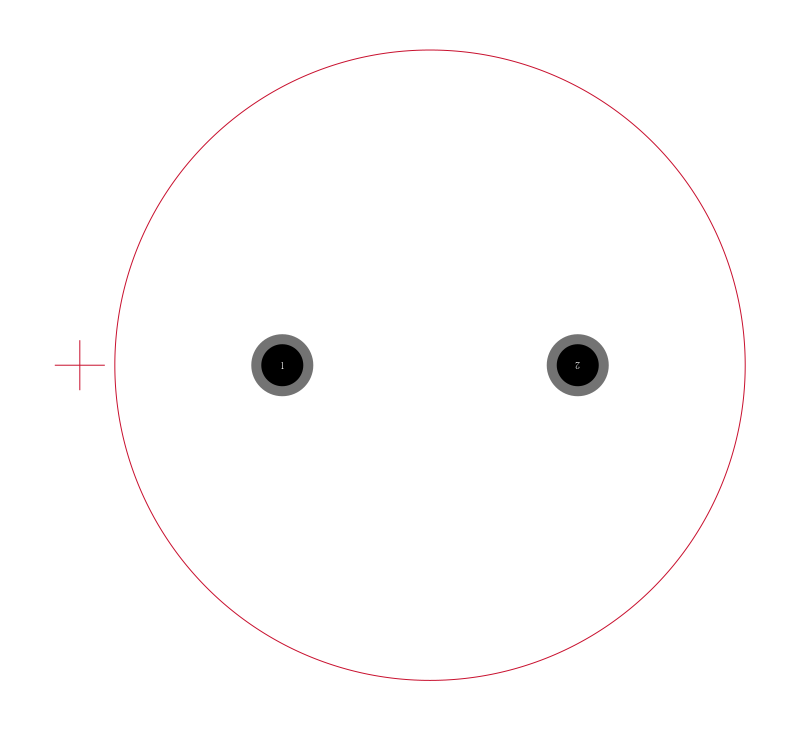

UPW1C332MHD1TN引脚图

UPW1C332MHD1TN引脚图

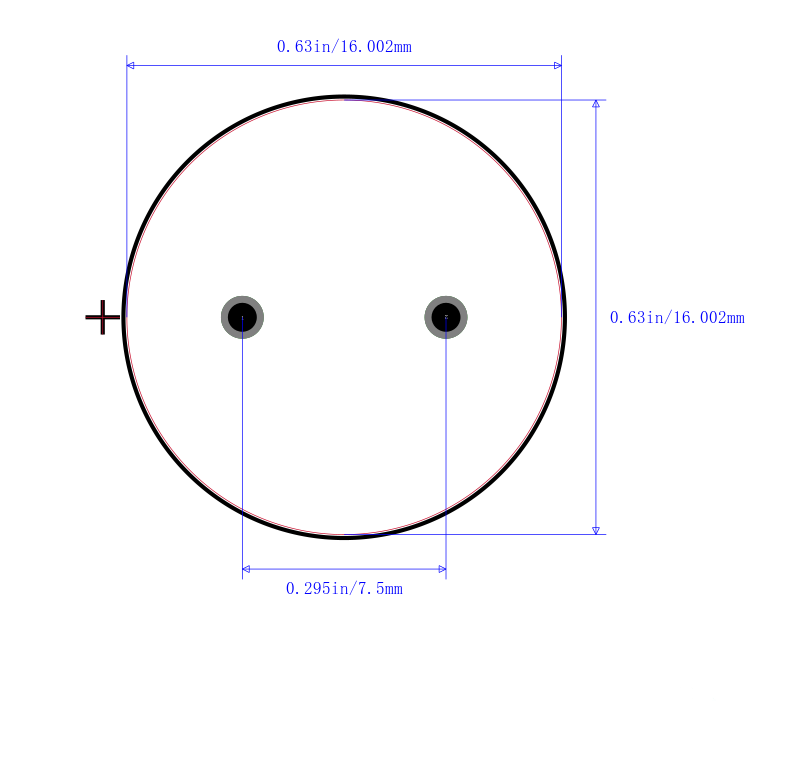

UPW1C332MHD1TN封装图

UPW1C332MHD1TN封装图

UPW1C332MHD1TN封装焊盘图

UPW1C332MHD1TN封装焊盘图

在线购买UPW1C332MHD1TN
型号 制造商 描述 购买
UPW1C332MHD1TN Nichicon 尼吉康 NICHICON  UPW1C332MHD1TN  铝电解电容, 3300uF, 16V, 径向引线 搜索库存
替代型号UPW1C332MHD1TN
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UPW1C332MHD1TN

品牌： Nichicon 尼吉康

封装： 3.3mF 16V 20per

当前型号

NICHICON  UPW1C332MHD1TN  铝电解电容, 3300uF, 16V, 径向引线

当前型号

型号： UPW1C332MHD

品牌： 尼吉康

封装： Radial 3.3mF 16V 20per

功能相似

PW 系列径向 6.3 到 35V### 径向 105°C

UPW1C332MHD1TN和UPW1C332MHD的区别

型号： EEUFR1C332SB

品牌： 松下

封装： 3.3mF 16V ±20%

功能相似

PANASONIC ELECTRONIC COMPONENTS  EEUFR1C332SB  铝电解电容, FR系列, 3300 µF, ± 20%, 16 V, 16 mm, 径向引线

UPW1C332MHD1TN和EEUFR1C332SB的区别

型号： EEUFC1C332S

品牌： 松下

封装： 3.3mF 16V ±20%

功能相似

FC 系列 1800μF - 15000μFPanasonic FC 系列 A 型电解电容器提供高耐受性、低阻抗解决方案。 这些铝电容器耐受性可达 1000 至 5000 小时。符合 AEC-Q200 径向引线型 低等效串联电阻 结构小型 高可靠性 低阻抗 高波纹电流 ### 应用Panasonic FC A 型电解电容器符合 AEC-Q200 规格，适用于汽车应用。 高可靠性还使这些电解质电容器特别适用于工业仪器应用。 ### 径向 105°C

UPW1C332MHD1TN和EEUFC1C332S的区别
