UVR2E010MED中文资料参数规格
技术参数
额定电压DC 250 V
工作电压 250 VDC
电容 1 µF
容差 ±20 %
产品系列 UVR
纹波电流 22 mA
纹波电流高频 22mA @120Hz
纹波电流低频 35.2mA @10kHz
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压 250 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 2.5 mm
外形尺寸
长度 11.0 mm
高度 11 mm
直径 6.30 mm
封装 Radial, CAN
引脚间距 2.5 mm
物理参数
介质材料 Aluminum Electrolytic
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 4000
寿命（小时） 2000 h
制造应用 -, 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UVR2E010MED引脚图与封装图

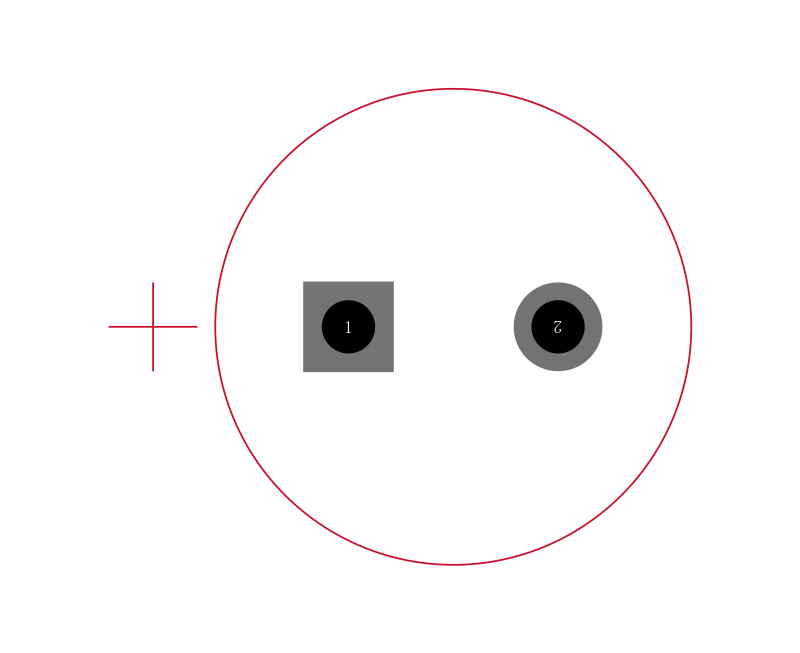

UVR2E010MED引脚图

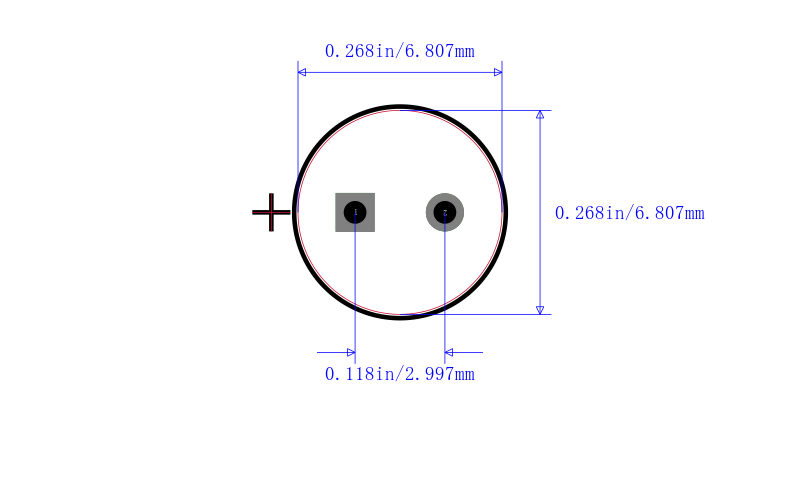

UVR2E010MED封装图
UVR2E010MED封装焊盘图
在线购买UVR2E010MED
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UVR2E010MED | Nichicon 尼吉康 | Nichicon VR 系列 Nichicon VR 系列铝电解电容器是高可靠性电容器，额定寿命长达 2000 小时。 VR 系列电容器提供高温度范围、高电压、低阻抗和高波纹电流。 高可靠性 高波纹电流 长寿命，长达 2000 小时 无铅回流焊接 电容容差 % | 20 ---|--- 温度范围 ° C | -40 至 +85 泄漏电流 | 0.01 CV 或 3μA，以较大值为准 85ºC 条件下的预期寿命 | 2000 小时 ### 径向，85°C | 搜索库存 |
替代型号UVR2E010MED
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UVR2E010MED 品牌： Nichicon 尼吉康 封装： Radial 1uF 250V 20per | 当前型号 | Nichicon VR 系列Nichicon VR 系列铝电解电容器是高可靠性电容器，额定寿命长达 2000 小时。 VR 系列电容器提供高温度范围、高电压、低阻抗和高波纹电流。高可靠性 高波纹电流 长寿命，长达 2000 小时 无铅回流焊接 电容容差 % | 20 ---|--- 温度范围 ° C | -40 至 +85 泄漏电流 | 0.01 CV 或 3μA，以较大值为准 85ºC 条件下的预期寿命 | 2000 小时 ### 径向，85°C | 当前型号 |
| 型号： UVR2E010MED1TD 品牌： 尼吉康 封装： 1F 250V 20per | 完全替代 | NICHICON UVR2E010MED1TD 铝电解电容, 1uF, 250V, 径向引线 | UVR2E010MED和UVR2E010MED1TD的区别 |
| 型号： UVR2E010MED1TA 品牌： 尼吉康 封装： | 完全替代 | Cap Aluminum Lytic 1uF 250V 20% 6.3 X 11mm Radial 5mm 22mA 2000H 85 | UVR2E010MED和UVR2E010MED1TA的区别 |
| 型号： UVR2D010MED 品牌： 尼吉康 封装： Radial 1uF 200V 20per | 类似代替 | 1uF ±20% 200V Φ6.3mm 11mm | UVR2E010MED和UVR2D010MED的区别 |
