UPJ1A101MED1TD

UPJ1A101MED1TD

数据手册.pdf
Nichicon(尼吉康) 被动器件

Cap Aluminum 100uF 10V 20% 6.3 X 11mm Radial Aluminum Cylindrical Can 2.5mm 135mA 2000 hr 105℃ Ammo Pack

100µF 10V Aluminum Electrolytic Capacitors Radial, Can 2000 Hrs @ 105°C


得捷:
CAP ALUM 100UF 20% 10V RADIAL


立创商城:
100uF ±20% 10V


艾睿:
Cap Aluminum Lytic 100uF 10V 20% 6.3 X 11mm Radial 2.5mm 135mA 2000h 105


安富利:
Cap Aluminum 100uF 10V 20% 6.3 X 11mm Radial Aluminum Cylindrical Can 2.5mm 135mA 2000 hr 105°C Ammo Pack


Verical:
Cap Aluminum Lytic 100uF 10V 20% 6.3 X 11mm Radial 2.5mm 135mA 2000h 105C Ammo


UPJ1A101MED1TD中文资料参数规格
技术参数

额定电压DC 10.0 V

电容 100 µF

容差 ±20 %

纹波电流 135 mA

纹波电流高频 135mA @120Hz

纹波电流低频 210mA @10kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 2.5 mm

外形尺寸

高度 11 mm

直径 6.30 mm

封装 Radial, CAN

引脚间距 2.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

寿命（小时） 2000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

UPJ1A101MED1TD引脚图与封装图
UPJ1A101MED1TD引脚图

UPJ1A101MED1TD引脚图

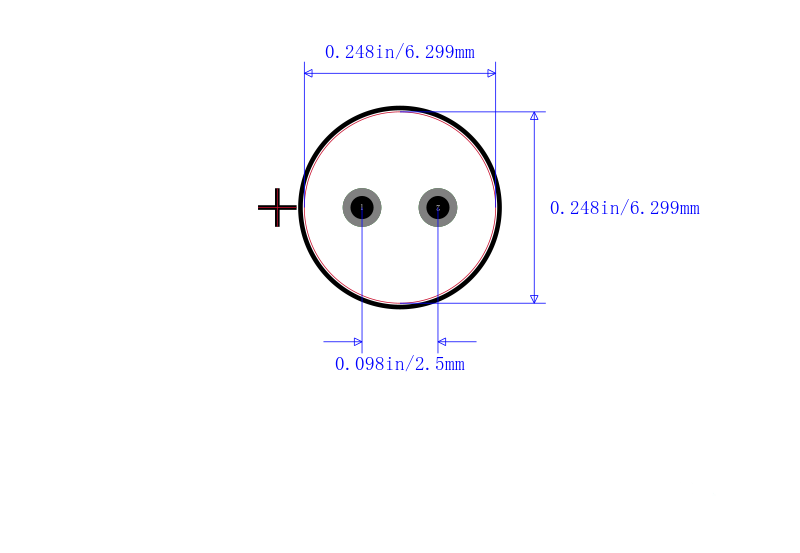

UPJ1A101MED1TD封装图

UPJ1A101MED1TD封装图

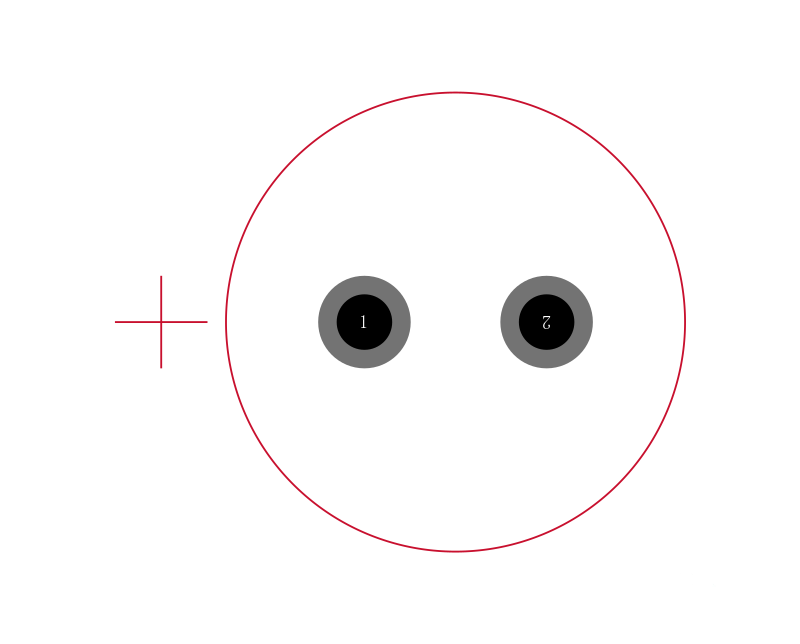

UPJ1A101MED1TD封装焊盘图

UPJ1A101MED1TD封装焊盘图

在线购买UPJ1A101MED1TD
型号 制造商 描述 购买
UPJ1A101MED1TD Nichicon 尼吉康 Cap Aluminum 100uF 10V 20% 6.3 X 11mm Radial Aluminum Cylindrical Can 2.5mm 135mA 2000 hr 105℃ Ammo Pack 搜索库存
替代型号UPJ1A101MED1TD
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UPJ1A101MED1TD

品牌： Nichicon 尼吉康

封装： Radial 100uF 10V 20per

当前型号

Cap Aluminum 100uF 10V 20% 6.3 X 11mm Radial Aluminum Cylindrical Can 2.5mm 135mA 2000 hr 105℃ Ammo Pack

当前型号

型号： UPJ1A101MED1TA

品牌： 尼吉康

封装：

完全替代

Cap Alum 100uF 20% 10V Radial

UPJ1A101MED1TD和UPJ1A101MED1TA的区别

型号： UPV1A101MGD1TD

品牌： 尼吉康

封装： Radial

类似代替

Cap Aluminum Lytic 100uF 10V 20% 6.3 X 11mm Radial 2.5mm 210mA 5000H 105

UPJ1A101MED1TD和UPV1A101MGD1TD的区别

型号： UPM1A101MED

品牌： 尼吉康

封装： Radial 100uF 10V 20per

功能相似

Nichicon PM 系列Nichicon PM 系列铝电解电容器是高可靠性、极低阻抗产品，具有 5000 小时负载寿命且符合 RoHS 指令 2011/65/EU。 PM 系列具有宽温度范围、6.3 到 450V 的额定电压范围及高波纹电流。高可靠性 高波纹电流 长寿命，长达 5000 小时 无铅回流焊接 极低阻抗 Technical specification --- Capacitance tolerance ±20 at 120Hz, 20°C Temperature range °C -40 to +105 Life expectancy at 105°C 5000 hours 电容容差 % 20 工作温度 °C -40 → +105 105°C 时的预期寿命 5000 小时 ### 径向 105°C

UPJ1A101MED1TD和UPM1A101MED的区别
