TSW-139-07-S-D

Samtec(申泰电子) 连接器与适配器

Conn Unshrouded Header HDR 78POS 2.54mm Solder ST Thru-Hole

针座通孔 78 位置 0.100"（2.54mm）

得捷:
CONN HEADER VERT 78POS 2.54MM

艾睿:
Conn Unshrouded Header HDR 78 POS 2.54mm Solder ST Thru-Hole Bulk

TSW-139-07-S-D中文资料参数规格

技术参数

触点数 78

极性 Male

触点电镀 Gold

排数 2

针脚数 78

额定电流Max 6.3A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 550 VAC

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 99.1 mm

宽度 5.08 mm

高度 8.38 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TSW-139-07-S-D引脚图与封装图

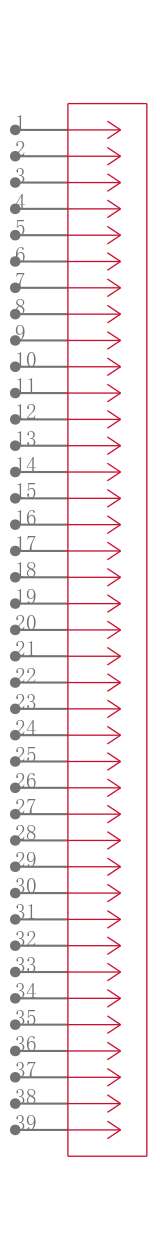

TSW-139-07-S-D引脚图

TSW-139-07-S-D封装图

TSW-139-07-S-D封装焊盘图
