TC1413NCPA

TC1413NCPA

数据手册.pdf
Microchip(微芯) 主动器件

3A高速MOSFET驱动器 3A High-Speed MOSFET Drivers

低端 栅极驱动器 IC 非反相 8-PDIP


得捷:
IC GATE DRVR LOW-SIDE 8DIP


立创商城:
低边 MOSFET 灌:3A 拉:3A


艾睿:
Driver 3A 1-OUT Low Side Non-Inv 8-Pin PDIP Tube


Allied Electronics:
3.0A Sngl MOSFET Drvr, N-Inv8 PDIP .300in TUBE


安富利:
MOSFET DRVR 3A 1-OUT Lo Side Non-Inv 8-Pin PDIP Tube


Chip1Stop:
Driver 3A 1-OUT Low Side Non-Inv 8-Pin PDIP Tube


TME:
Driver; MOSFET gate driver; 3A; Channels:1; 4.5÷16V; DIP8


TC1413NCPA中文资料参数规格
技术参数

电源电压DC 4.50V min

工作电压 4.5V ~ 16V

上升/下降时间 20 ns

输出接口数 1

输出电流 3 A

供电电流 1.00 mA

通道数 1

耗散功率 730 mW

下降时间Max 28 ns

上升时间Max 28 ns

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 730 mW

电源电压 4.5V ~ 16V

封装参数

安装方式 Through Hole

引脚数 8

封装 PDIP-8

外形尺寸

封装 PDIP-8

物理参数

工作温度 0℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

TC1413NCPA引脚图与封装图

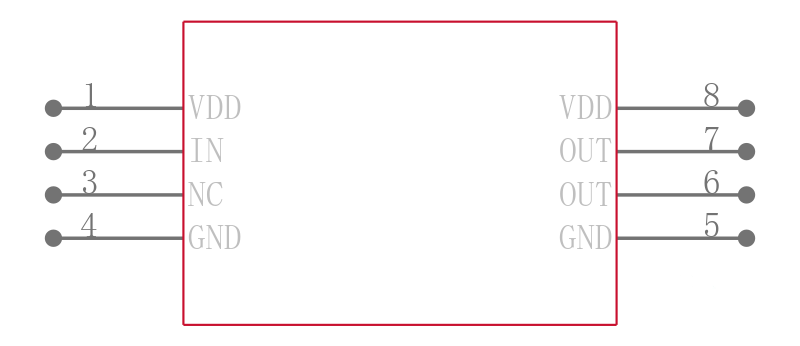

TC1413NCPA引脚图

TC1413NCPA引脚图

TC1413NCPA封装图

TC1413NCPA封装图

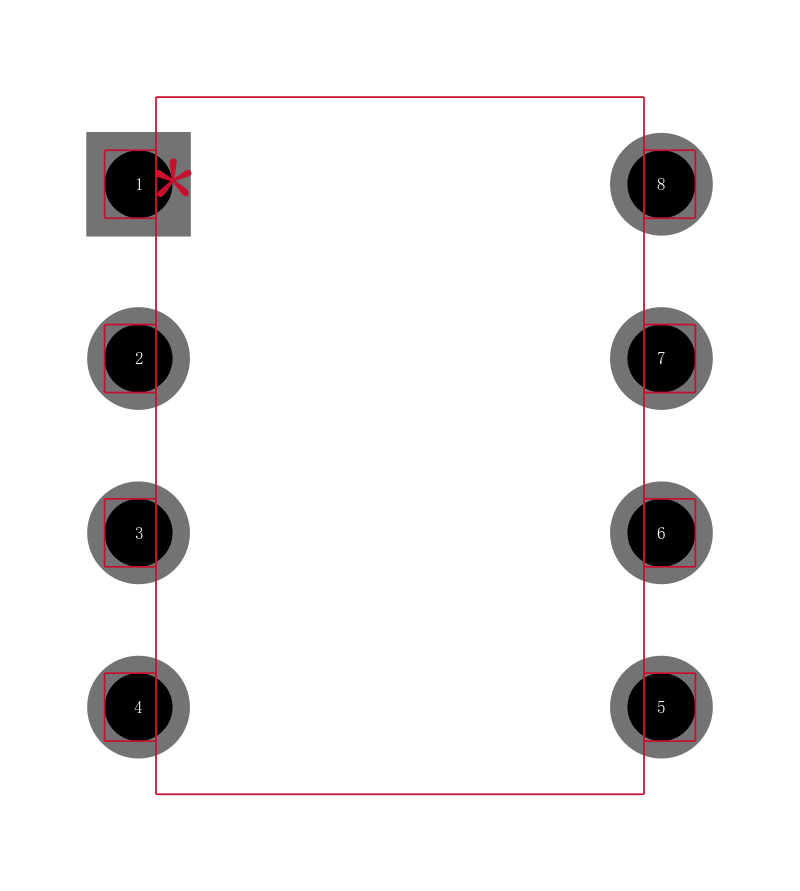

TC1413NCPA封装焊盘图

TC1413NCPA封装焊盘图

在线购买TC1413NCPA
型号 制造商 描述 购买
TC1413NCPA Microchip 微芯 3A高速MOSFET驱动器 3A High-Speed MOSFET Drivers 搜索库存
替代型号TC1413NCPA
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TC1413NCPA

品牌： Microchip 微芯

封装： PDIP-8 4.5V 8Pin

当前型号

3A高速MOSFET驱动器 3A High-Speed MOSFET Drivers

当前型号

型号： TC1413CPA

品牌： 微芯

封装： 8PDIP 4.5V 8Pin

完全替代

3A高速MOSFET驱动器 3A High-Speed MOSFET Drivers

TC1413NCPA和TC1413CPA的区别

型号： TC1413NEPA

品牌： 微芯

封装： DIP 4.5V 8Pin

类似代替

MICROCHIP  TC1413NEPA  驱动器芯片, MOSFET, 低压侧, 4.5V-16V电源, 3A输出, 35ns延迟, DIP-8

TC1413NCPA和TC1413NEPA的区别

型号： TC1413EPA

品牌： 微芯

封装： DIP 4.5V 8Pin

类似代替

MICROCHIP  TC1413EPA  驱动器, MOSFET, 低压侧, 4.5V-16V电源, 3A输出, 35ns延迟, DIP-8

TC1413NCPA和TC1413EPA的区别
