TLC2558IDWG4
TI
德州仪器
主动器件
TLC2558IDWG4中文资料参数规格
技术参数
供电电流 6.00 mA
电路数 1
位数 12
采样率 400 ksps
功耗 9.50 mW
模数转换数ADC 1
输入数 7, 8
工作温度Max 85 ℃
工作温度Min -40 ℃
输入通道数 8, 7
输入电压 5 V
封装参数
安装方式 Surface Mount
引脚数 20
封装 SOIC-20
外形尺寸
封装 SOIC-20
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TLC2558IDWG4引脚图与封装图

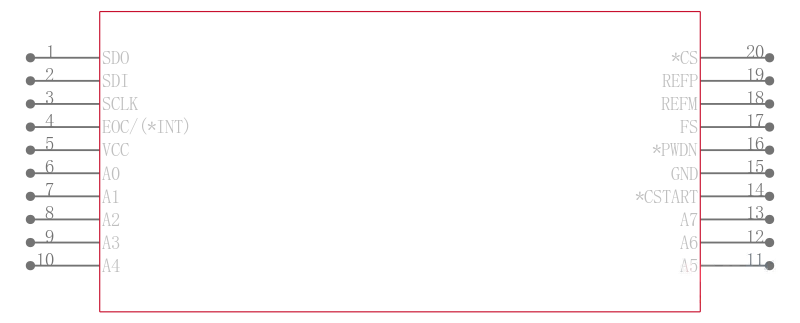

TLC2558IDWG4引脚图
TLC2558IDWG4封装图
TLC2558IDWG4封装焊盘图
在线购买TLC2558IDWG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TLC2558IDWG4 | TI 德州仪器 | ADC Single SAR 400KSPS 12Bit Serial 20Pin SOIC Tube | 搜索库存 |
替代型号TLC2558IDWG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TLC2558IDWG4 品牌： TI 德州仪器 封装： SOIC 20Pin 12Bit | 当前型号 | ADC Single SAR 400KSPS 12Bit Serial 20Pin SOIC Tube | 当前型号 |
| 型号： TLC2558CDW 品牌： 德州仪器 封装： 20SOIC 20Pin 12Bit 4.5V | 类似代替 | 5 V ， 12位， 400 KSPS ， 4/8通道，低功耗，串行模拟数字转换器具有自动关机 5-V, 12-BIT, 400 KSPS, 4/8 CHANNEL, LOW POWER, SERIAL ANALOG-TO-DIGITAL CONVERTERS WITH AUTO POWER DOWN | TLC2558IDWG4和TLC2558CDW的区别 |
| 型号： TLC2558CDWG4 品牌： 德州仪器 封装： 20-SOIC 20Pin 12Bit | 类似代替 | 具有断电功能的 12 位、400KSPS ADC，8 通道，串行 20-SOIC | TLC2558IDWG4和TLC2558CDWG4的区别 |
