TLC3704IPWG4
TI
德州仪器
主动器件
TLC3704IPWG4中文资料参数规格
技术参数
电源电压DC 3.00V min
输出电流 20 mA
供电电流 0.08 mA
电路数 1
通道数 4
耗散功率 675 mW
共模抑制比 84 dB
输入补偿电压 5 mV
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 675 mW
电源电压Max 16 V
电源电压Min 3 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 TSSOP-14
外形尺寸
封装 TSSOP-14
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TLC3704IPWG4引脚图与封装图

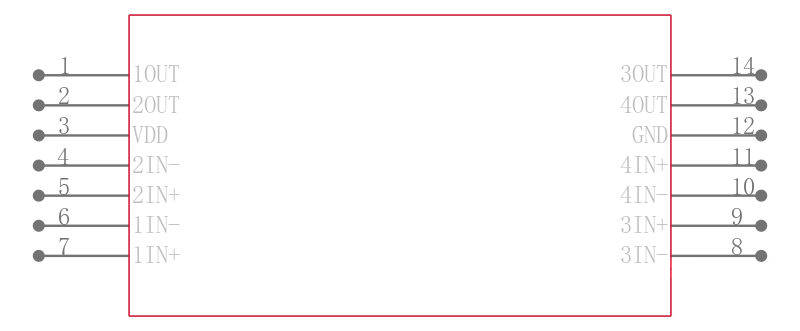

TLC3704IPWG4引脚图
TLC3704IPWG4封装图
TLC3704IPWG4封装焊盘图
在线购买TLC3704IPWG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TLC3704IPWG4 | TI 德州仪器 | Quad, Micropower, Push-Pull Outputs, LinCMOSTM Voltage Comparator 14-TSSOP -40℃ to 85℃ | 搜索库存 |
替代型号TLC3704IPWG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TLC3704IPWG4 品牌： TI 德州仪器 封装： 14-TSSOP 14Pin 4Channel 35uA | 当前型号 | Quad, Micropower, Push-Pull Outputs, LinCMOSTM Voltage Comparator 14-TSSOP -40℃ to 85℃ | 当前型号 |
| 型号： TLC339IDR 品牌： 德州仪器 封装： SOIC 14Pin 4Channel 44uA | 类似代替 | TEXAS INSTRUMENTS TLC339IDR 模拟比较器, 低功耗, 4, 1 µs, 3V 至 16V, SOIC, 14 引脚 | TLC3704IPWG4和TLC339IDR的区别 |
| 型号： TLC3704ID 品牌： 德州仪器 封装： SOIC 14Pin 4Channel 35uA | 类似代替 | TEXAS INSTRUMENTS TLC3704ID 模拟比较器, 四路, 通用, 4, 1.1 µs, 3V 至 16V, SOIC, 14 引脚 | TLC3704IPWG4和TLC3704ID的区别 |
| 型号： TLC339ID 品牌： 德州仪器 封装： SOIC 14Pin 4Channel 80uA | 类似代替 | TEXAS INSTRUMENTS TLC339ID 模拟比较器, 四路, 微功率, 4, 1 µs, 3V 至 16V, SOIC, 14 引脚 | TLC3704IPWG4和TLC339ID的区别 |
