TSL1315RA-222JR55-PF

TDK(东电化) 被动器件

Inductor Power Wirewound 2.2mH 5% 1kHz 40Q-Factor 550mA 2Ω DCR RDL Ammo Pack

2.2mH Unshielded Inductor 550mA 2Ohm Max Radial, Vertical Cylinder

得捷:
FIXED IND 2.2MH 550MA 2 OHM TH

Chip1Stop:
Inductor Power Wirewound 2.2mH 5% 1KHz 40Q-Factor 550mA 2Ohm DCR RDL Ammo Pack

Win Source:
2.2mH Unshielded Inductor 550mA 2 Ohm Max Radial

TSL1315RA-222JR55-PF中文资料参数规格

技术参数

额定电流 550 mA

容差 ±5 %

电感 2.2 mH

自谐频率 700 kHz

电感公差 ±5 %

测试频率 1 kHz

电阻DC） ≤2 Ω

电阻DC Max 2 Ω

封装参数

安装方式 Through Hole

封装 Radial

外形尺寸

封装 Radial

物理参数

工作温度 -20℃ ~ 85℃

其他

产品生命周期 Obsolete

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TSL1315RA-222JR55-PF引脚图与封装图

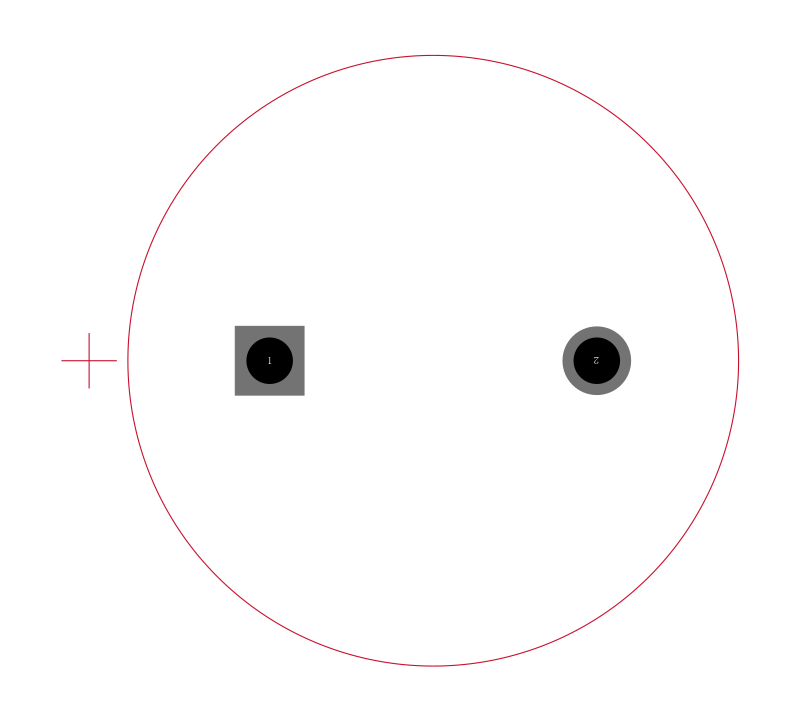

TSL1315RA-222JR55-PF引脚图

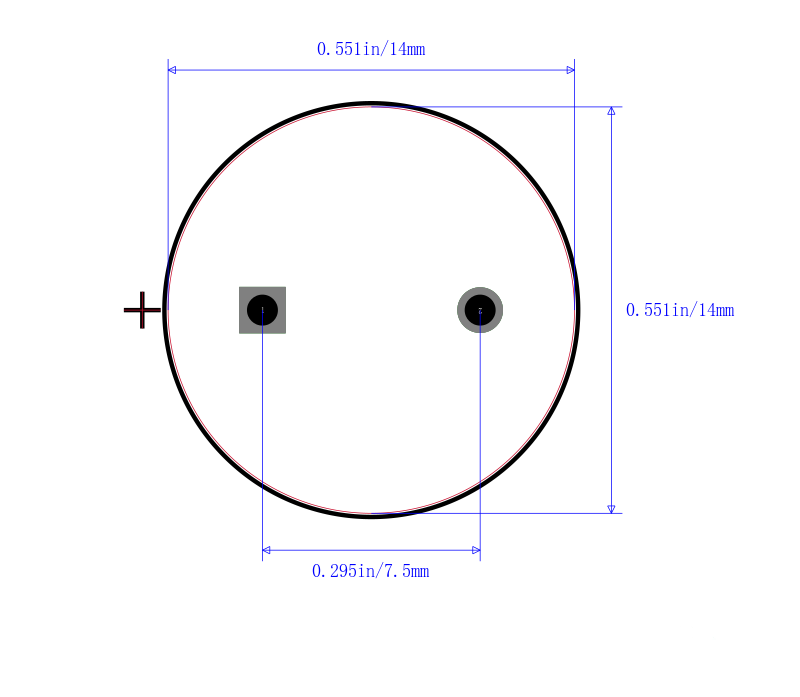

TSL1315RA-222JR55-PF封装图

TSL1315RA-222JR55-PF封装焊盘图
