TLP2630F
数据手册.pdf
Toshiba
东芝
电子元器件分类
TLP2630F中文资料参数规格
技术参数
上升/下降时间 30 ns
输入电压DC 1.65 V
输出电流 16 mA
电路数 2
通道数 2
针脚数 8
正向电压 1.65 V
耗散功率 40 mW
数据速率 10.0 Mbps
上升时间 30 ns
隔离电压 2500 Vrms
正向电流 20 mA
输入电流Min 20 mA
击穿电压 5 V
正向电压Max 1.75 V
正向电流Max 20 mA
下降时间 30 ns
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 40 mW
电源电压 4.5V ~ 5.5V
封装参数
安装方式 Through Hole
引脚数 8
封装 DIP-8
外形尺寸
长度 9.66 mm
宽度 6.4 mm
高度 3.65 mm
封装 DIP-8
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
TLP2630F引脚图与封装图

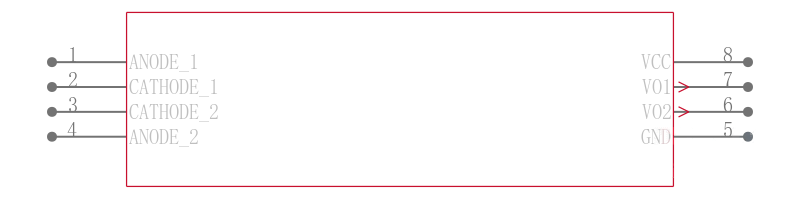

TLP2630F引脚图

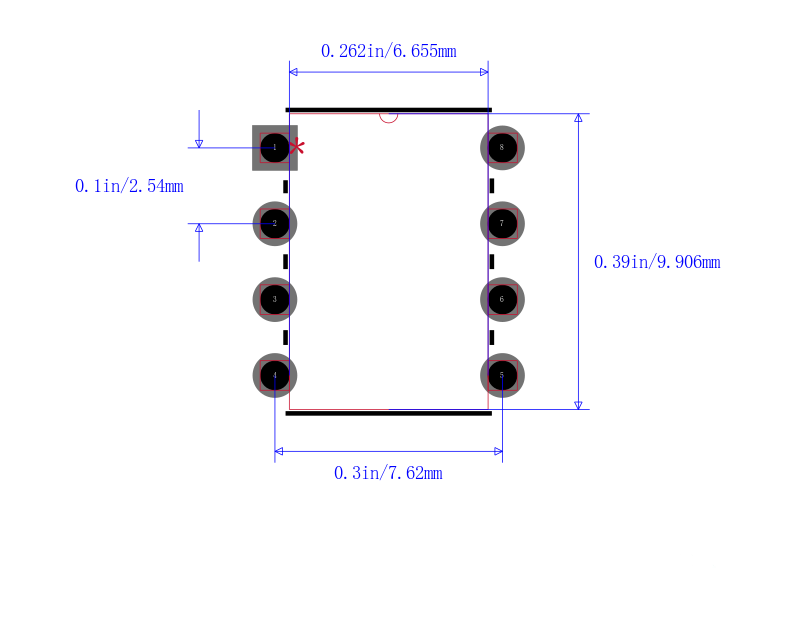

TLP2630F封装图

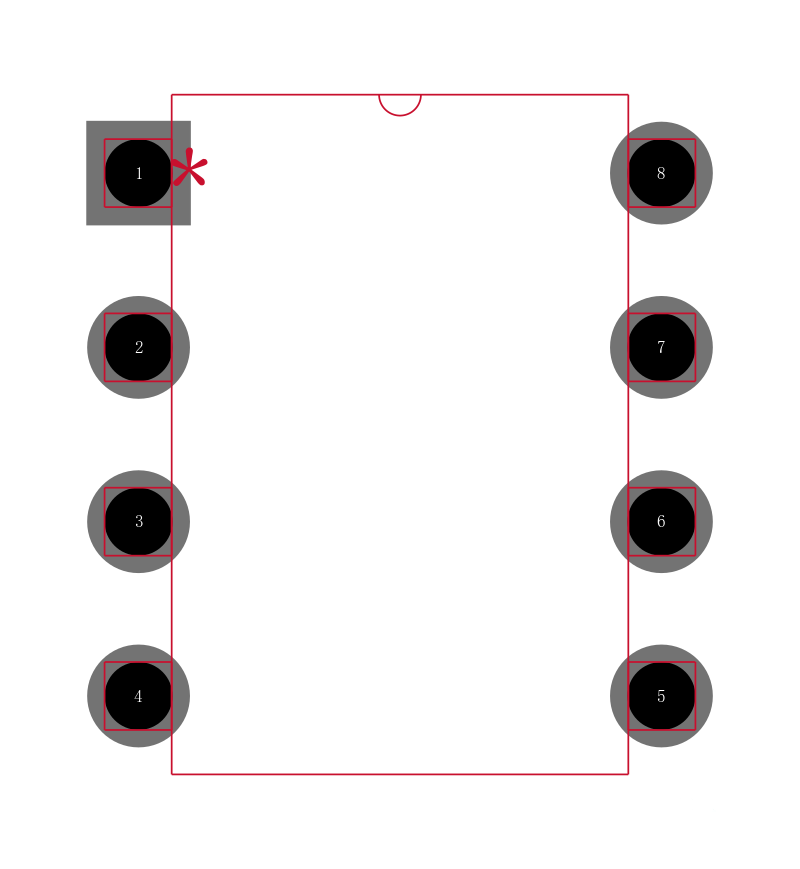

TLP2630F封装焊盘图
