TLV272CDGKG4
TI
德州仪器
主动器件
TLV272CDGKG4中文资料参数规格
技术参数
供电电流 625 µA
电路数 2
通道数 2
耗散功率 0.25 W
共模抑制比 65 dB
输入补偿漂移 2.00 µV/K
带宽 3.00 MHz
转换速率 2.10 V/μs
增益频宽积 3 MHz
过温保护 No
输入补偿电压 500 µV
输入偏置电流 1 pA
工作温度Max 125 ℃
工作温度Min 40 ℃
增益带宽 3 MHz
电源电压Max 16 V
电源电压Min 2.7 V
封装参数
安装方式 Surface Mount
引脚数 8
封装 VSSOP-8
外形尺寸
长度 3 mm
宽度 3 mm
高度 0.97 mm
封装 VSSOP-8
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Rail, Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TLV272CDGKG4引脚图与封装图

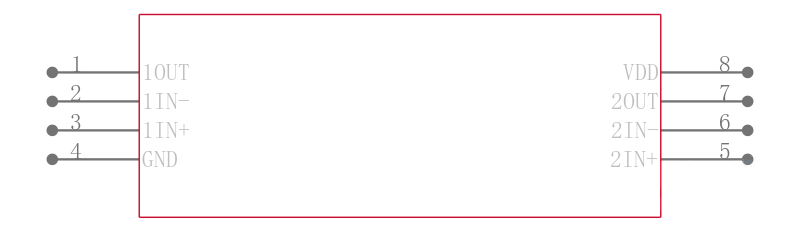

TLV272CDGKG4引脚图

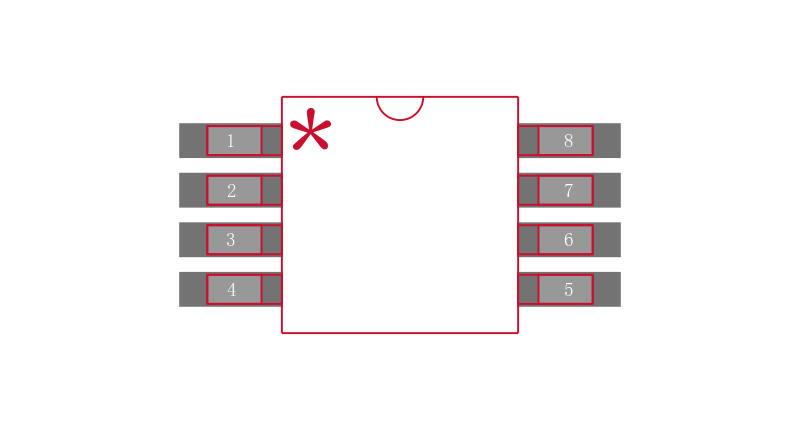

TLV272CDGKG4封装图
TLV272CDGKG4封装焊盘图
在线购买TLV272CDGKG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TLV272CDGKG4 | TI 德州仪器 | 家庭550 -A /通道3MHz轨到轨输出运算放大器 FAMILY OF 550-A/Ch 3-MHz RAIL-TO-RAIL OUTPUT OPERATIONAL AMPLIFIERS | 搜索库存 |
替代型号TLV272CDGKG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TLV272CDGKG4 品牌： TI 德州仪器 封装： VSSOP 3MHz 2Channel 8Pin | 当前型号 | 家庭550 -A /通道3MHz轨到轨输出运算放大器 FAMILY OF 550-A/Ch 3-MHz RAIL-TO-RAIL OUTPUT OPERATIONAL AMPLIFIERS | 当前型号 |
| 型号： TLV272CDGKR 品牌： 德州仪器 封装： VSSOP 3MHz 2Channel 8Pin | 类似代替 | TEXAS INSTRUMENTS TLV272CDGKR 运算放大器, 双路, 3 MHz, 2个放大器, 2.6 V/µs, 2.7V 至 16V, VSSOP, 8 引脚 | TLV272CDGKG4和TLV272CDGKR的区别 |
| 型号： TLV272CDGK 品牌： 德州仪器 封装： VSSOP 3MHz 2Channel 8Pin | 类似代替 | BiMOS/BiCMOS 运算放大器，TLV/LMV 系列### 运算放大器，Texas Instruments | TLV272CDGKG4和TLV272CDGK的区别 |
| 型号： TLV272CDGKRG4 品牌： 德州仪器 封装： VSSOP 8Pin 2.1V/us 2Channel | 类似代替 | 家庭550 -A /通道3MHz轨到轨输出运算放大器 FAMILY OF 550-A/Ch 3-MHz RAIL-TO-RAIL OUTPUT OPERATIONAL AMPLIFIERS | TLV272CDGKG4和TLV272CDGKRG4的区别 |
