TL3AR068F
数据手册.pdfTE Connectivity(泰科)
被动器件
TL3AR068F中文资料参数规格
技术参数
容差 ±1 %
额定功率 1 W
产品系列 TL
电阻 0.068 Ω
阻值偏差 ±1 %
工作温度Max 170 ℃
工作温度Min -65 ℃
封装参数
安装方式 Surface Mount
引脚数 2
封装公制 2512
封装 2512
外形尺寸
高度 0.6 mm
封装公制 2512
封装 2512
物理参数
工作温度 -65℃ ~ 170℃
温度系数 ±75 ppm/℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
TL3AR068F引脚图与封装图

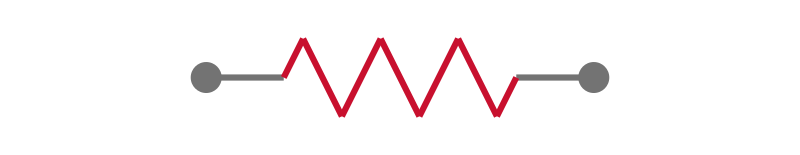

TL3AR068F引脚图

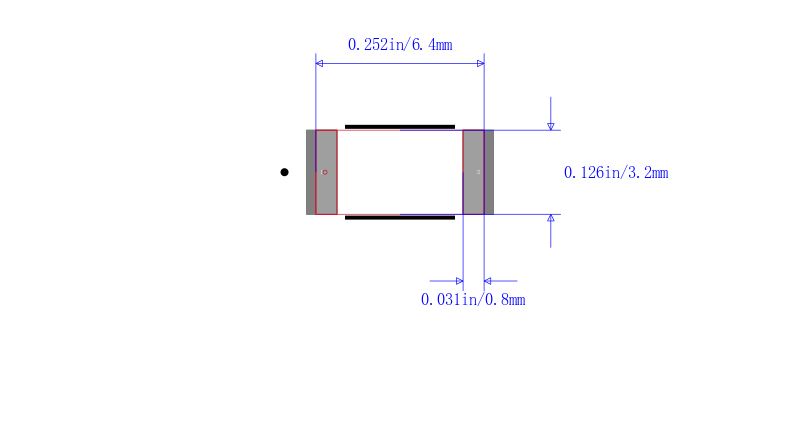

TL3AR068F封装图

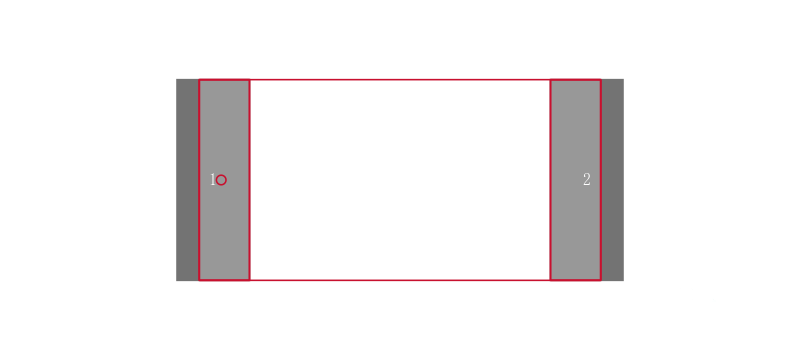

TL3AR068F封装焊盘图
在线购买TL3AR068F
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TL3AR068F | TE Connectivity 泰科 | TE CONNECTIVITY / CGS TL3AR068F 电流感应电阻器, 表面安装, TL系列, 0.068 ohm, 1 W, ± 1%, 2512 [6432公制] | 搜索库存 |
替代型号TL3AR068F
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TL3AR068F 品牌： TE Connectivity 泰科 封装： 1005 68mohms 1W 1per | 当前型号 | TE CONNECTIVITY / CGS TL3AR068F 电流感应电阻器, 表面安装, TL系列, 0.068 ohm, 1 W, ± 1%, 2512 [6432公制] | 当前型号 |
| 型号： TL3AR068FTDG 品牌： 泰科 封装： 1005 68mΩ 1W ±1% | 完全替代 | TL3A 系列贴片式电流感应电阻器2512 样式 70°C 时高达 1W 低电阻分流电阻器，可用作电流传感器 较宽的值范围：R001 至 R082 TE Connectivity TL3A 系列高功率低电阻金属片式分流电阻器，适合电流感应应用。 TL3A 系列在焊料下面具有独特的金属电阻元件和阻挡层，以延长端子寿命。 TL3A 系列特别适合汽车工业中的应用，用于感应电动多动力单元 EMU。 串行 | RL3A ---|--- 70°C 时功率 | 1 W 电阻容差 | ±1% 温度系数 | ±75 ppm/°C 最大工作电压 | √PR 过载电压（最大值） | v5PR 工作温度 °C | -65 → +170 表面安装样式 | 2512 尺寸（长 x 宽 x 厚）mm | 6.4x3.2x0.6 ### 电流感应 - 表面安装金属片式电阻器 低热电动势 实际上非感应 用 3 位电阻代码标明 小型卷装适合于小批量生产、开发和研发部门 适合于在拾放式机械上自动装配 | TL3AR068F和TL3AR068FTDG的区别 |
| 型号： MCCSM12FTDTR068 品牌： Multicomp 封装： 68mΩ 1W ±1% | 功能相似 | MULTICOMP MCCSM12FTDTR068 电流感应电阻器, 表面安装, CSM Series, 0.068 ohm, 1 W, ± 1%, 2512 [6432公制] | TL3AR068F和MCCSM12FTDTR068的区别 |
