SM05B-SRSS-TBLFSN中文资料参数规格
技术参数
触点数 5
极性 Male
触点电镀 Tin
额定电压AC 50.0 V
额定电流 0.7 A
绝缘电阻 100 MΩ
排数 1
方向 Horizontal
易燃性等级 UL 94 V-0
针脚数 5
接触电阻 20.0 mΩ
额定电流Max 1 A
工作温度Max 85 ℃
工作温度Min -25 ℃
额定电压 50 V
接触电阻Max 40 mΩ
封装参数
安装方式 Surface Mount
引脚数 5
封装 贴片 P=1mm
引脚间距 1.00 mm
外形尺寸
长度 7.00 mm
宽度 4.25 mm
高度 2.9 mm
封装 贴片 P=1mm
引脚间距 1.00 mm
物理参数
外壳颜色 Ivory
颜色 Natural
触点材质 Copper Alloy
材质 Polyamide PA
工作温度 -25℃ ~ 85℃
外壳材质 Nylon
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Industrial, -, 工业
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
SM05B-SRSS-TBLFSN引脚图与封装图

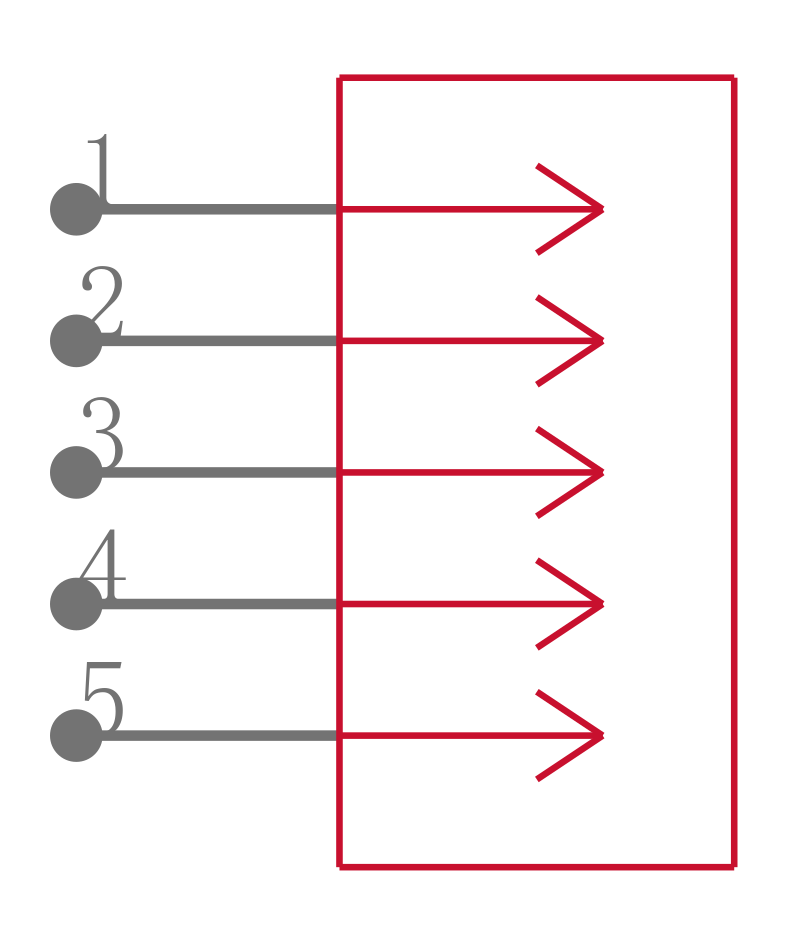

SM05B-SRSS-TBLFSN引脚图

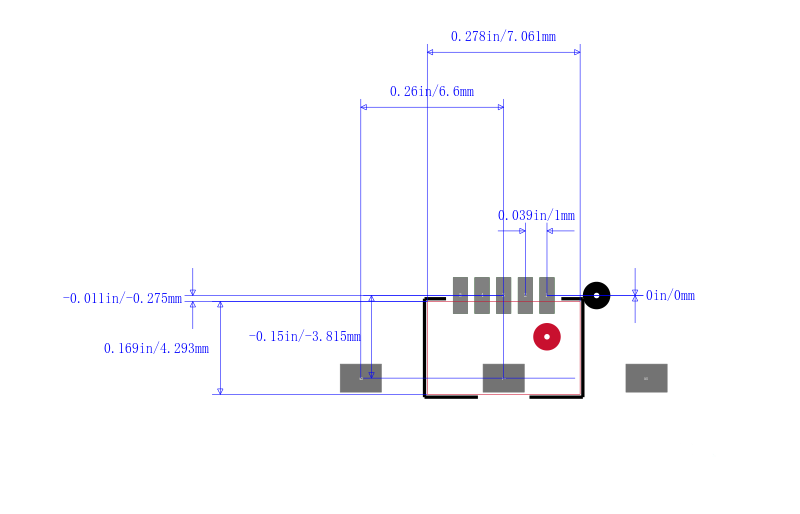

SM05B-SRSS-TBLFSN封装图

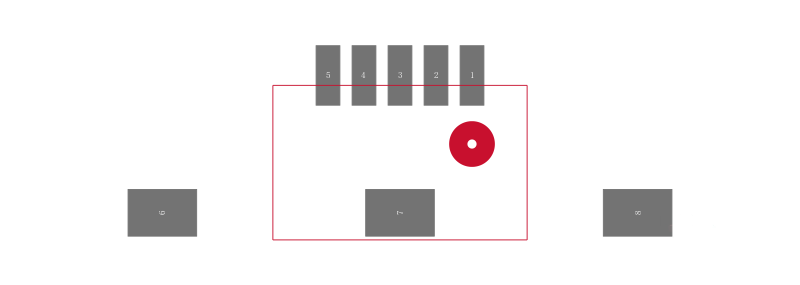

SM05B-SRSS-TBLFSN封装焊盘图
