SMW51R5JT

5W薄型线绕设计 超宽值范围 特别适用于电源电路 提供 1、2、3 或 5W 70°C 时功率 | 5W ---|--- 电阻容差 | ±5% 温度系数 | ±200ppm/°C 工作温度 | -55°C 至 +200°C 工作电压 | 500V(最大值) 尺寸(长x宽x厚) | 13.5x7.3x6.8mm ### 表面安装 - 模制功率

贴片式线绕 5W

薄型线绕设计

超宽值范围

特别适用于电源电路

提供 1、2、3 或 5W

70°C 时功率 | 5W

---|---

容差 | ±5%

温度系数 | ±200ppm/°C

工作温度 | -55°C 至 +200°C

工作电压 | 500V(最大值)

尺寸(长x宽x厚) | 13.5x7.3x6.8mm


欧时:
TE Connectivity SM 系列 5W 1.5Ω 绕线 高功率SMD 电阻器 SMW51R5JT, ±5%, ±200ppm/°C


得捷:
RES SMD 1.5 OHM 5% 5W 5329


艾睿:
Res Wirewound 1.5 Ohm 5% 5W ±200ppm/°C Molded J-Lead SMD T/R


Allied Electronics:
Wire Wound High Pwr Surface Mnt Resistor 1.5Ohm +/-5% 5W +/-200ppm/degC


安富利:
Res Wirewound 1.5 Ohm 5% 5W ±200ppm/°C Molded SMD T/R


立创商城:
SMW51R5JT


Verical:
SMW51R5JT


SMW51R5JT中文资料参数规格
技术参数

额定电压DC 500 V

容差 ±5 %

额定功率 5 W

电阻 1.5 Ω

阻值偏差 ±5 %

工作温度Max 200 ℃

工作温度Min -55 ℃

工作电压Max 500 V

封装参数

安装方式 Surface Mount

封装 SMD

外形尺寸

长度 17 mm

高度 6.8 mm

封装 SMD

物理参数

工作温度 -80℃ ~ 280℃

温度系数 ±200 ppm/℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 无铅

ELV标准 Compliant

REACH SVHC标准 No SVHC

SMW51R5JT引脚图与封装图

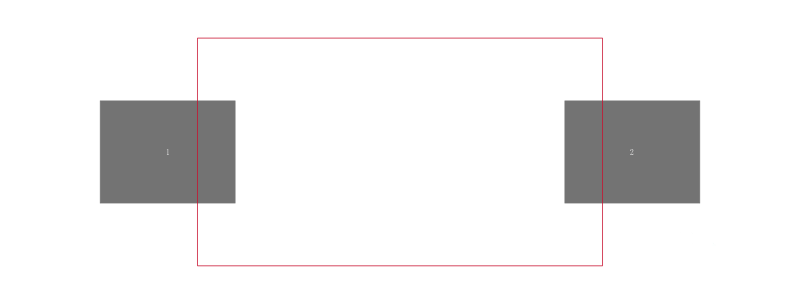

SMW51R5JT引脚图

SMW51R5JT引脚图

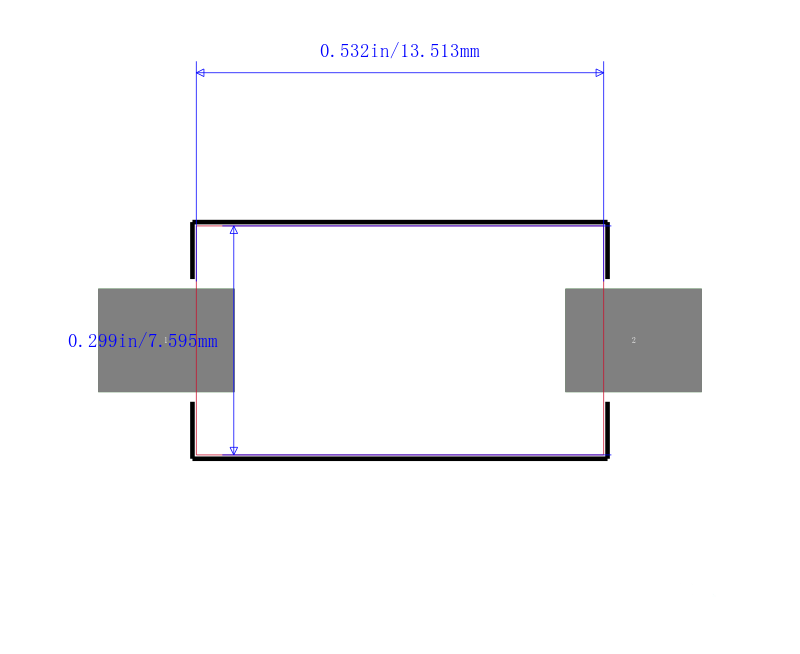

SMW51R5JT封装图

SMW51R5JT封装图

SMW51R5JT封装焊盘图

SMW51R5JT封装焊盘图
