SSW-145-01-T-S
数据手册.pdfSamtec(申泰电子)
连接器与适配器
SSW-145-01-T-S中文资料参数规格
技术参数
触点数 45
极性 Female
触点电镀 Tin
额定电流 5.7A/触头
排数 1
针脚数 45
额定电流Max 4.7A/触头
工作温度Max 105 ℃
工作温度Min -55 ℃
接触电阻Max 10 mΩ
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 115 mm
宽度 2.41 mm
高度 8.51 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 105℃
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Tube
制造应用 -, Industrial
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
SSW-145-01-T-S引脚图与封装图

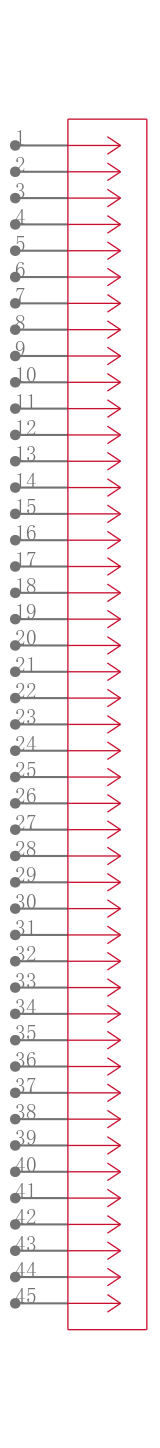

SSW-145-01-T-S引脚图

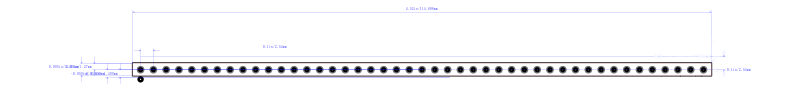

SSW-145-01-T-S封装图
SSW-145-01-T-S封装焊盘图
在线购买SSW-145-01-T-S
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SSW-145-01-T-S | Samtec 申泰电子 | SAMTEC SSW-145-01-T-S Board-To-Board Connector, 2.54mm, 45Contacts, Receptacle, SSW Series, Through Hole, 1Rows | 搜索库存 |
替代型号SSW-145-01-T-S
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SSW-145-01-T-S 品牌： Samtec 申泰电子 封装： Female 45Contact 45Position | 当前型号 | SAMTEC SSW-145-01-T-S Board-To-Board Connector, 2.54mm, 45Contacts, Receptacle, SSW Series, Through Hole, 1Rows | 当前型号 |
| 型号： BL11.254.45Z 品牌： 菲舍尔连接器 封装： 45Contact 2.54mm Female | 功能相似 | FISCHER ELEKTRONIK BL11.254.45Z 线至板连接器, BL系列, 45 触点, 插座, 2.54 mm, 通孔安装, 1 排 | SSW-145-01-T-S和BL11.254.45Z的区别 |
