SSM-111-L-SV

SSM-111-L-SV

数据手册.pdf
Samtec(申泰电子) 连接器与适配器

板至板连接, 2.54 mm, 11 触点, 插座, SSM Series, 表面安装　, 1 排

11 Position Receptacle, Pass Through Connector 0.100" 2.54mm Surface Mount Gold


欧时:
SOCKET 2POS 0.1 GOLD SMD


得捷:
CONN RCPT 11POS 0.1 GOLD SMD


e络盟:
板至板连接, 2.54 mm, 11 触点, 插座, SSM Series, 表面安装　, 1 排


艾睿:
Conn Socket Strip SKT 11 POS 2.54mm Solder ST SMD Tube


Newark:
# SAMTEC  SSM-111-L-SV  Board-To-Board Connector, 2.54 mm, 11 Contacts, Receptacle, SSM Series, Surface Mount, 1 Rows


Win Source:
CONN RCPT 11POS 0.1 GOLD SMD / 11 Position Receptacle, Pass Through Connector 0.100" 2.54mm Surface Mount Gold


SSM-111-L-SV中文资料参数规格
技术参数

触点数 11

极性 Female

触点电镀 Gold

额定电流 5.2A/触头

排数 1

针脚数 11

额定电流Max 5.2A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 405VAC, 572VDC

接触电阻Max 10 mΩ

封装参数

安装方式 Surface Mount

引脚间距 2.54 mm

外形尺寸

长度 27.9 mm

宽度 2.54 mm

高度 7.37 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Tube

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

SSM-111-L-SV引脚图与封装图

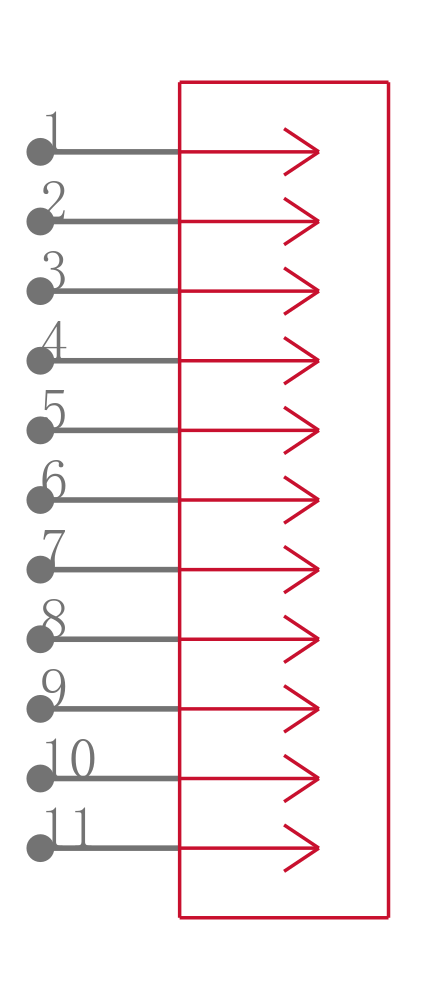

SSM-111-L-SV引脚图

SSM-111-L-SV引脚图

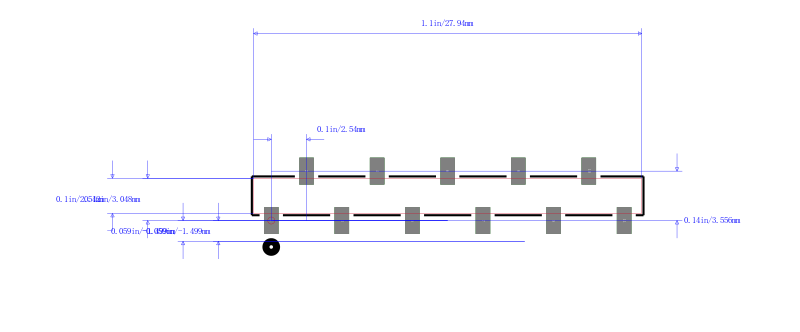

SSM-111-L-SV封装图

SSM-111-L-SV封装图

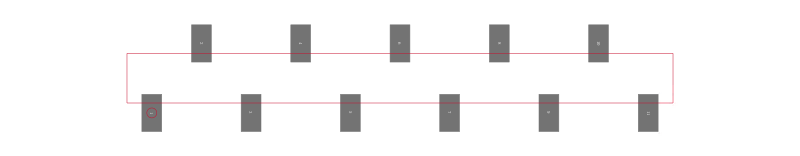

SSM-111-L-SV封装焊盘图

SSM-111-L-SV封装焊盘图
