RS3M-13
数据手册.pdfDiodes(美台)
分立器件
RS3M-13中文资料参数规格
技术参数
额定电压DC 1.00 kV
额定电流 3.00 A
电容 50.0 pF
输出电流 ≤3.00 A
正向电压 1.3V @3A
极性 Standard
反向恢复时间 500 ns
正向电流 3 A
工作温度Max 150 ℃
工作温度Min 65 ℃
封装参数
安装方式 Surface Mount
封装 SMC
外形尺寸
长度 7.11 mm
宽度 6.22 mm
高度 2.42 mm
封装 SMC
其他
产品生命周期 Discontinued at Digi-Key
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
RS3M-13引脚图与封装图
RS3M-13引脚图
RS3M-13封装图

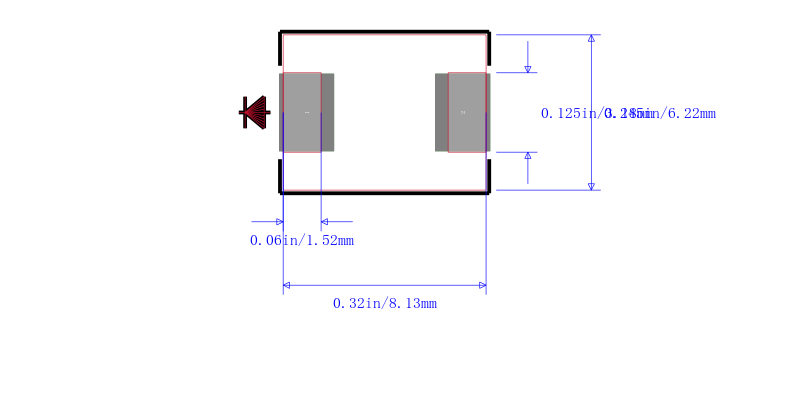

RS3M-13封装焊盘图
替代型号RS3M-13
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： RS3M-13 品牌： Diodes 美台 封装： SMC 1kV 3A | 当前型号 | DIODE FAST RECOVERY 1kV 3A SMC | 当前型号 |
| 型号： RS3M-13-F 品牌： 美台 封装： SMC 1kV 3A | 类似代替 | DIODES INC. RS3M-13-F 标准功率二极管, 单, 1 kV, 3 A, 1.3 V, 500 ns, 100 A | RS3M-13和RS3M-13-F的区别 |
