PLX1V390MCL1TD
数据手册.pdfNichicon(尼吉康)
被动器件
PLX1V390MCL1TD中文资料参数规格
技术参数
额定电压DC 35.0 V
电容 39 µF
等效串联电阻ESR 33 mΩ
容差 ±20 %
纹波电流 720 mA
纹波电流低频 1.8A @100kHz
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 35 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 3.5 mm
外形尺寸
高度 9 mm
直径 8.00 mm
封装 Radial, CAN
引脚间距 3.5 mm
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
寿命（小时） 2000h @105℃
制造应用 通用, -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
PLX1V390MCL1TD引脚图与封装图
PLX1V390MCL1TD引脚图

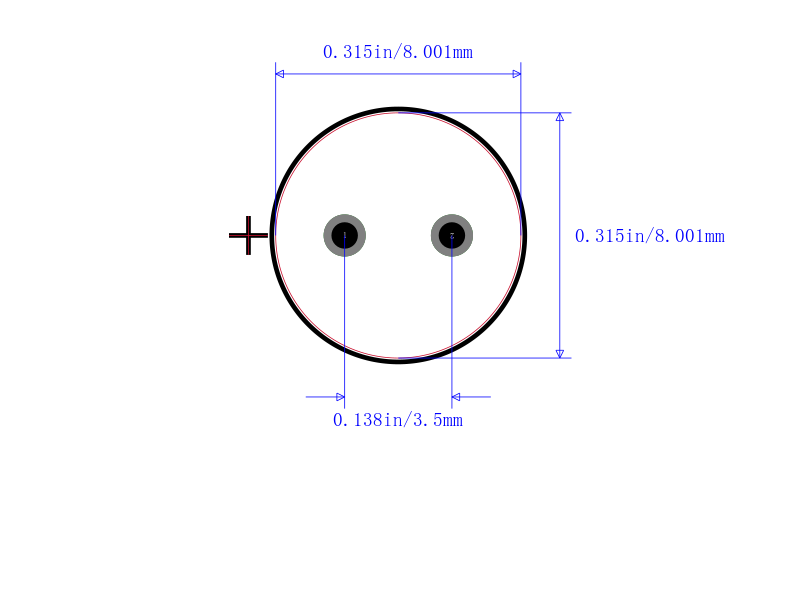

PLX1V390MCL1TD封装图

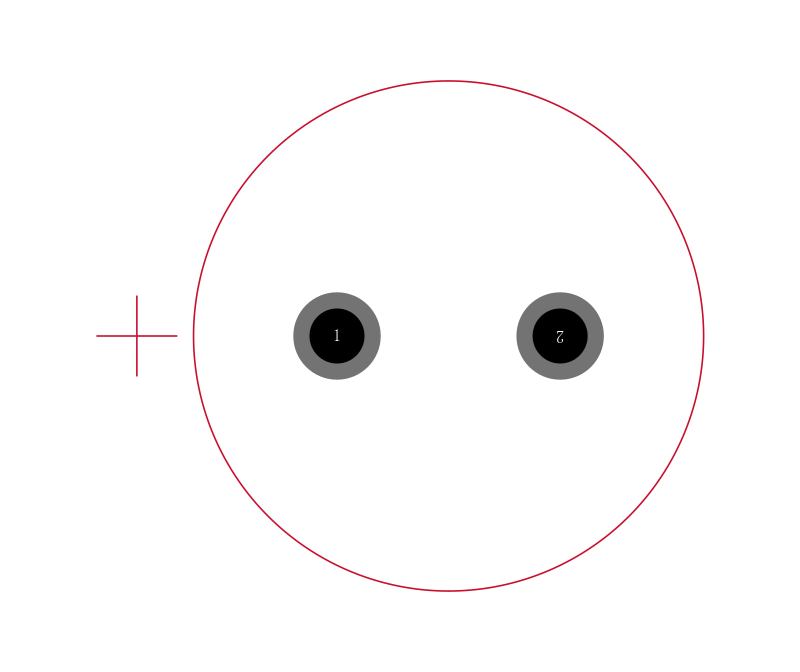

PLX1V390MCL1TD封装焊盘图
