P4SMA27CA
数据手册.pdfLittelfuse(力特)
主动器件
P4SMA27CA中文资料参数规格
技术参数
额定电压DC 27.0 V
工作电压 23.1 V
额定功率 400 W
击穿电压 25.7 V
针脚数 2
钳位电压 37.5 V
测试电流 1 mA
最大反向击穿电压 28.4 V
脉冲峰值功率 400 W
最小反向击穿电压 25.7 V
工作温度Max 150 ℃
工作温度Min -65 ℃
工作结温 -65℃ ~ 150℃
封装参数
安装方式 Surface Mount
引脚数 2
封装 DO-214AC
外形尺寸
长度 5.28 mm
宽度 2.79 mm
高度 2.29 mm
封装 DO-214AC
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
P4SMA27CA引脚图与封装图
P4SMA27CA引脚图
P4SMA27CA封装图

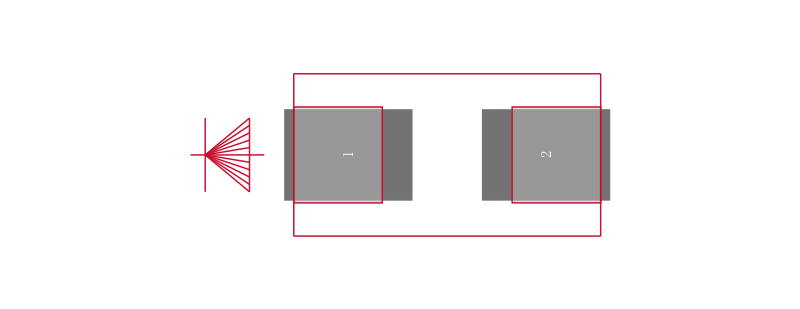

P4SMA27CA封装焊盘图
在线购买P4SMA27CA
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| P4SMA27CA | Littelfuse 力特 | 瞬态电压抑制二极管 Transient Voltage Suppression Diodes | 搜索库存 |
替代型号P4SMA27CA
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： P4SMA27CA 品牌： Littelfuse 力特 封装： DO-214 27V 400W | 当前型号 | 瞬态电压抑制二极管 Transient Voltage Suppression Diodes | 当前型号 |
| 型号： SMAJ22CA 品牌： 力特 封装： DO-214AC 22V 400W | 类似代替 | LITTELFUSE SMAJ22CA TVS二极管, TVS, SMAJ系列, 双向, 22 V, 35.5 V, DO-214AC, 2 引脚 | P4SMA27CA和SMAJ22CA的区别 |
| 型号： P4SMA27CA-M3/5A 品牌： 威世 封装： DO-214 | 类似代替 | ESD 抑制器/TVS 二极管 400W,27V 5%,BIDIR,SMA TVS | P4SMA27CA和P4SMA27CA-M3/5A的区别 |
| 型号： P4SMA27CA-M3/61 品牌： 威世 封装： DO-214 | 类似代替 | Diode TVS Single Bi-Dir 23.1V 400W 2Pin SMA T/R | P4SMA27CA和P4SMA27CA-M3/61的区别 |
