MCP6232-E/SN
数据手册.pdfMicrochip(微芯)
主动器件
MCP6232-E/SN中文资料参数规格
技术参数
电源电压DC 1.80V min
工作电压 1.8V ~ 5.5V
输出电流 ≤30 mA
供电电流 20 µA
电路数 2
通道数 2
针脚数 8
共模抑制比 61 dB
静态电流 30 µA
输入补偿漂移 3.00 µV/K
带宽 300 kHz
转换速率 150 mV/μs
增益频宽积 300 kHz
输入补偿电压 5 mV
输入偏置电流 1 pA
输入电压Max 6 V
输入电压Min 1.8 V
工作温度Max 125 ℃
工作温度Min -40 ℃
增益带宽 300 kHz
共模抑制比Min 61 dB
电源电压 1.8V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 1.8 V
输入电压 1.8V ~ 6V
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
长度 4.9 mm
宽度 3.9 mm
高度 1.25 mm
封装 SOIC-8
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
制造应用 Power Management, Automotive, Power Management, Automotive, 车用, 电源管理
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
MCP6232-E/SN引脚图与封装图

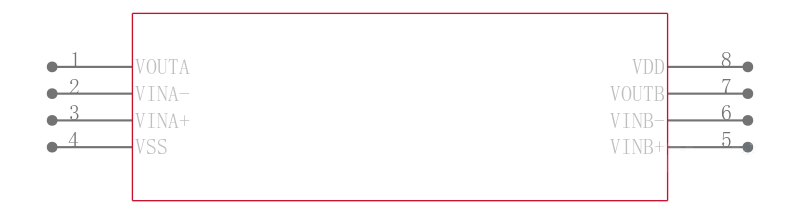

MCP6232-E/SN引脚图

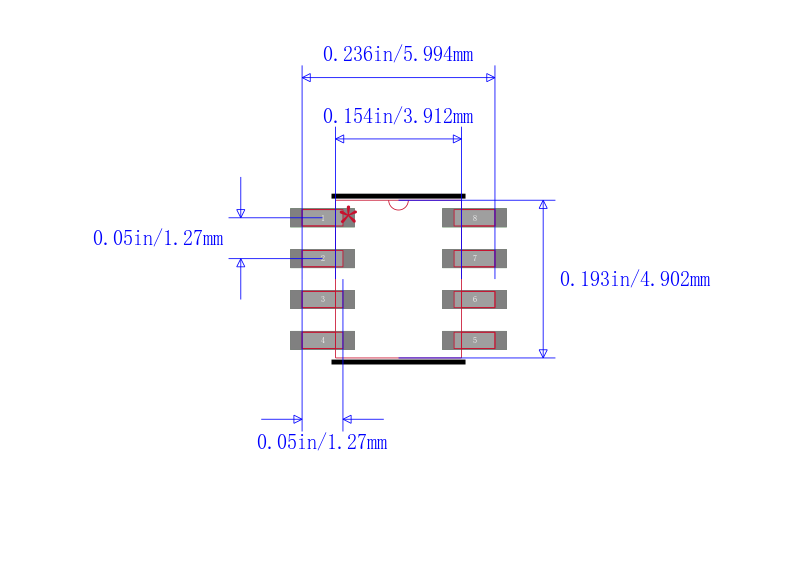

MCP6232-E/SN封装图
MCP6232-E/SN封装焊盘图
在线购买MCP6232-E/SN
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MCP6232-E/SN | Microchip 微芯 | MICROCHIP MCP6232-E/SN 运算放大器, 双路, AEC-Q100, 300 kHz, 2个放大器, 0.15 V/µs, 1.8V 至 5.5V, SOIC, 8 引脚 | 搜索库存 |
替代型号MCP6232-E/SN
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MCP6232-E/SN 品牌： Microchip 微芯 封装： SOIC 300kHz 2Channel 8Pin | 当前型号 | MICROCHIP MCP6232-E/SN 运算放大器, 双路, AEC-Q100, 300 kHz, 2个放大器, 0.15 V/µs, 1.8V 至 5.5V, SOIC, 8 引脚 | 当前型号 |
| 型号： MCP6232-E/MS 品牌： 微芯 封装： MSOP 300kHz 2Channel 8Pin | 类似代替 | MICROCHIP MCP6232-E/MS 运算放大器, 双路, AEC-Q100, 300 kHz, 2个放大器, 0.15 V/µs, 1.8V 至 6V, MSOP, 8 引脚 | MCP6232-E/SN和MCP6232-E/MS的区别 |
| 型号： MCP6232T-E/SN 品牌： 微芯 封装： SOIC-8 300kHz 2Channel | 类似代替 | MCP6232 系列 双 6 V 300 kHz 0.15 mV 轨对轨 运算放大器 - SOIC-8 | MCP6232-E/SN和MCP6232T-E/SN的区别 |
| 型号： MCP6232T-E/MS 品牌： 微芯 封装： MSOP 8Pin 150kV/us 2Channel | 类似代替 | MCP6232 系列 6 V 300 kHz 通孔 轨对轨 运算放大器-DIP-8 | MCP6232-E/SN和MCP6232T-E/MS的区别 |
