LGW2E561MELA35
数据手册.pdfNichicon(尼吉康)
被动器件
LGW2E561MELA35中文资料参数规格
技术参数
额定电压DC 250 V
工作电压 250 VDC
电容 560 µF
容差 ±20 %
产品系列 LGW
纹波电流 2250 mA
纹波电流高频 2.25A @120Hz
纹波电流低频 3.375A @50kHz
工作温度Max 105 ℃
工作温度Min -40 ℃
封装参数
安装方式 Through Hole
封装 Radial
外形尺寸
高度 35 mm
直径 Φ25mm
封装 Radial
物理参数
工作温度 -40℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 50
寿命（小时） 3000 h
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
LGW2E561MELA35引脚图与封装图
LGW2E561MELA35引脚图

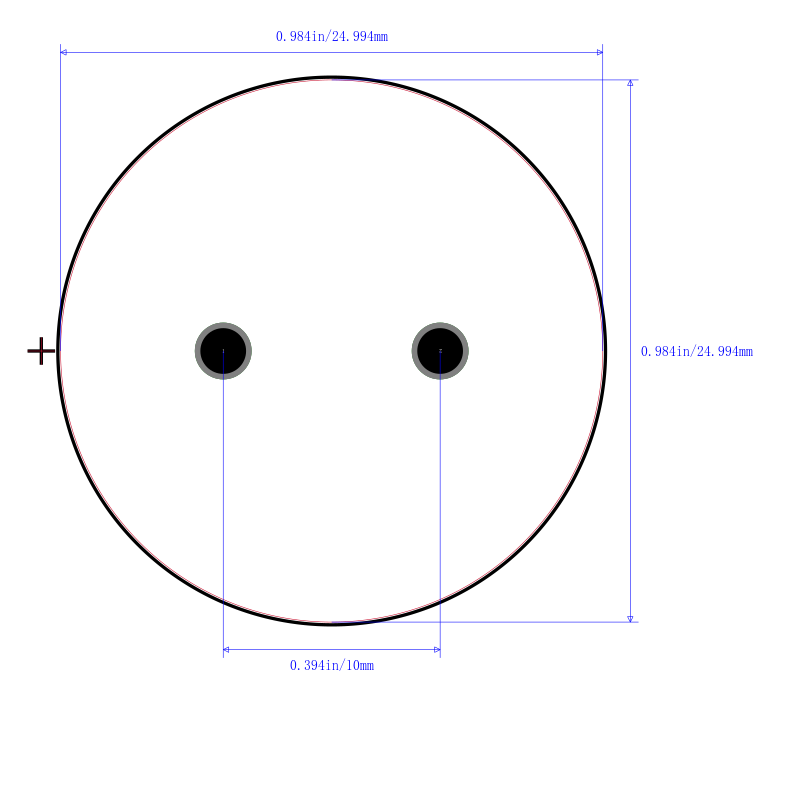

LGW2E561MELA35封装图
LGW2E561MELA35封装焊盘图
