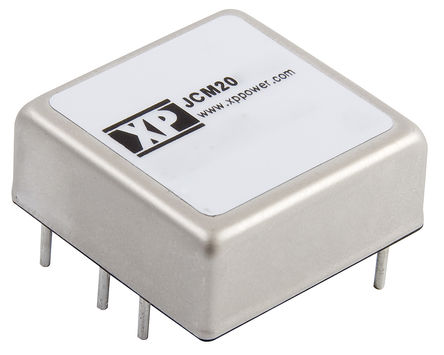

JCM2012D15
数据手册.pdf
XP Power
电源器件
JCM2012D15中文资料参数规格
技术参数
电源电压DC 12.0 V
额定功率 20 W
输出接口数 2
输入电压DC 9.00V ~ 18.0V
输出电压 15 VDC
输出电流 667 mA
输出功率 20 W
隔离电压 1.6 kV
输入电压Max 18 V
输入电压Min 9 V
输入电压DC Max 18 V
输入电压DC Min 9 v
输出电流Max 667mA, 667mA
输入电流Min 1.873AFull Load, 30mANo Load
输出功率Max 20 W
输入电压 9VDC ~ 18VDC
封装参数
安装方式 Through Hole
封装 DIP-6
外形尺寸
长度 25.4 mm
宽度 25.4 mm
高度 9.9 mm
封装 DIP-6
物理参数
重量 20 g
工作温度 -40℃ ~ 105℃
其他
产品生命周期 Active
制造应用 ITE（商业）
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
JCM2012D15引脚图与封装图
暂无图片
在线购买JCM2012D15
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| JCM2012D15 | XP Power | XP POWER JCM2012D15 直流/直流转换器, 隔离电路板安装, 2:1输入, 通孔安装, 20W, 15V, 667mA, -15V, 667mA | 搜索库存 |
替代型号JCM2012D15
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： JCM2012D15 品牌： XP Power 封装： MODULE 15V 667mA 20W | 当前型号 | XP POWER JCM2012D15 直流/直流转换器, 隔离电路板安装, 2:1输入, 通孔安装, 20W, 15V, 667mA, -15V, 667mA | 当前型号 |
| 型号： THN 20-1223 品牌： Traco Electronic 封装： 1 | 功能相似 | TRACOPOWER THN 20-1223 直流/直流转换器, 隔离电路板安装, 金属外壳, 通孔安装, 20W, 15V, 667mA, -15V, 667mA | JCM2012D15和THN 20-1223的区别 |
