CD4069UBNSRE4
TI
德州仪器
主动器件
CD4069UBNSRE4中文资料参数规格
技术参数
输出电流 6.80 mA
电路数 6
传送延迟时间 110 ns
电压波节 5.00 V, 10.0 V, 15.0 V
输入数 1
电源电压 3V ~ 18V
电源电压Max 18 V
电源电压Min 3 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOP-14
外形尺寸
封装 SOP-14
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
CD4069UBNSRE4引脚图与封装图

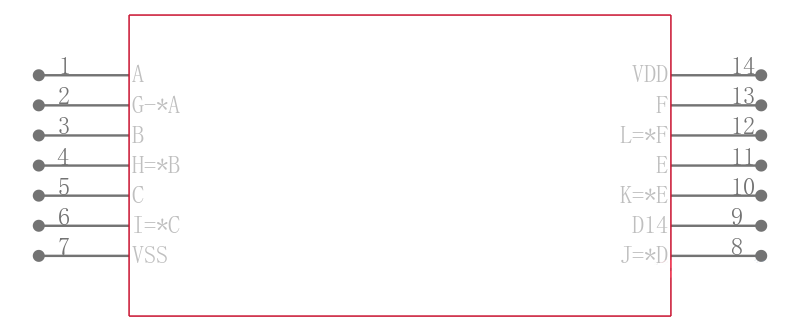

CD4069UBNSRE4引脚图
CD4069UBNSRE4封装图
CD4069UBNSRE4封装焊盘图
在线购买CD4069UBNSRE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| CD4069UBNSRE4 | TI 德州仪器 | CMOS六反相器 CMOS Hex Inverter | 搜索库存 |
替代型号CD4069UBNSRE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： CD4069UBNSRE4 品牌： TI 德州仪器 封装： SOP 14Pin | 当前型号 | CMOS六反相器 CMOS Hex Inverter | 当前型号 |
| 型号： CD4069UBNSR 品牌： 德州仪器 封装： 14SOP 18V 14Pin | 类似代替 | CMOS六反相器 CMOS Hex Inverter | CD4069UBNSRE4和CD4069UBNSR的区别 |
| 型号： CD4069UBNSRG4 品牌： 德州仪器 封装： SOP 3V 14Pin | 类似代替 | CMOS六反相器 CMOS Hex Inverter | CD4069UBNSRE4和CD4069UBNSRG4的区别 |
| 型号： CD4069UBCSJ 品牌： 飞兆/仙童 封装： 14-SOIC 12V | 功能相似 | 逆变器电路 Inverter Circuits | CD4069UBNSRE4和CD4069UBCSJ的区别 |
