C2012C0G2A222K085AA
数据手册.pdfTDK(东电化)
被动器件
C2012C0G2A222K085AA中文资料参数规格
技术参数
额定电压DC 100 V
电容 0.0022 µF
容差 ±10 %
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 100 V
封装参数
安装方式 Surface Mount
封装公制 2012
封装 0805
外形尺寸
长度 2 mm
宽度 1.25 mm
高度 0.85 mm
封装公制 2012
封装 0805
厚度 0.85 mm
物理参数
材质 C0G/-55℃~+125℃
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Production Not Recommended for New Design
包装方式 Tape & Reel TR
最小包装 4000
制造应用 通用, Commercial Grade
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
C2012C0G2A222K085AA引脚图与封装图

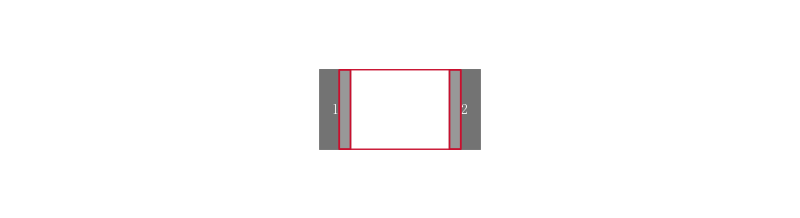

C2012C0G2A222K085AA引脚图
C2012C0G2A222K085AA封装图
C2012C0G2A222K085AA封装焊盘图
在线购买C2012C0G2A222K085AA
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| C2012C0G2A222K085AA | TDK 东电化 | 0805 2.2nF ±10% 100V C0G | 搜索库存 |
替代型号C2012C0G2A222K085AA
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： C2012C0G2A222K085AA 品牌： TDK 东电化 封装： 0805 2.2nF 10per 100V | 当前型号 | 0805 2.2nF ±10% 100V C0G | 当前型号 |
| 型号： C2012C0G2A222J085AA 品牌： 东电化 封装： 0805 2.2nF 100V 5per | 类似代替 | TDK C 型 0805 系列 C0G、X6S、X7R、X7S、X7T、X8R、Y5V 电介质高电容，采用能使用多个更薄陶瓷电介质层的精密技术 单片结构可确保卓越的机械强度和可靠性 低 ESL 和极佳的频率特性让电路设计可以接近符合理论值。 由于低 ESR，低自加热且耐高纹波 商用级，适用于一般应用，包括 一般电子设备；移动通信设备；电源电路；办公自动化设备；电视、LED 显示屏；服务器、PC、笔记本电脑、平板电脑 ### 0805 系列镍挡板终端覆镀锡 NiSn 层，应用包括移动电话、视频和调谐器设计，COG/NPO 是温度补偿的最常见配方，为 EIA I 类陶瓷材料，X7R、X5R 配方称为温度稳定陶瓷，属于 EIA II 类材料，Y5V、Z5U 配方适合有限温度范围内的一般用途，属于 EIA II 类材料；这些特征非常适合退耦应用。Y5V、Z5U 配方适合有限温度范围内的一般用途，属于 EIA II 类材料；这些特征非常适合退耦应用。 | C2012C0G2A222K085AA和C2012C0G2A222J085AA的区别 |
| 型号： C2012NP02A222J085AA 品牌： 东电化 封装： 0805 2.2nF 5per 100V | 类似代替 | 0805 2.2nF ±5% 100V NPO | C2012C0G2A222K085AA和C2012NP02A222J085AA的区别 |
| 型号： C2012C0G2W221K060AA 品牌： 东电化 封装： 0805 220pF 10per 450V | 功能相似 | 0805 220pF ±10% 450V C0G | C2012C0G2A222K085AA和C2012C0G2W221K060AA的区别 |
