ADS7959SDBTG4
TI
德州仪器
主动器件
ADS7959SDBTG4中文资料参数规格
技术参数
通道数 8
位数 8
耗散功率 14.5 mW
采样率 1 Msps
功耗 11.5 mW
模数转换数ADC 1
输入数 8
工作温度Max 125 ℃
工作温度Min -40 ℃
输入通道数 8
输入电压 2.5V, 5V
封装参数
安装方式 Surface Mount
引脚数 30
封装 TSSOP-30
外形尺寸
长度 7.8 mm
宽度 4.4 mm
高度 1.15 mm
封装 TSSOP-30
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ADS7959SDBTG4引脚图与封装图

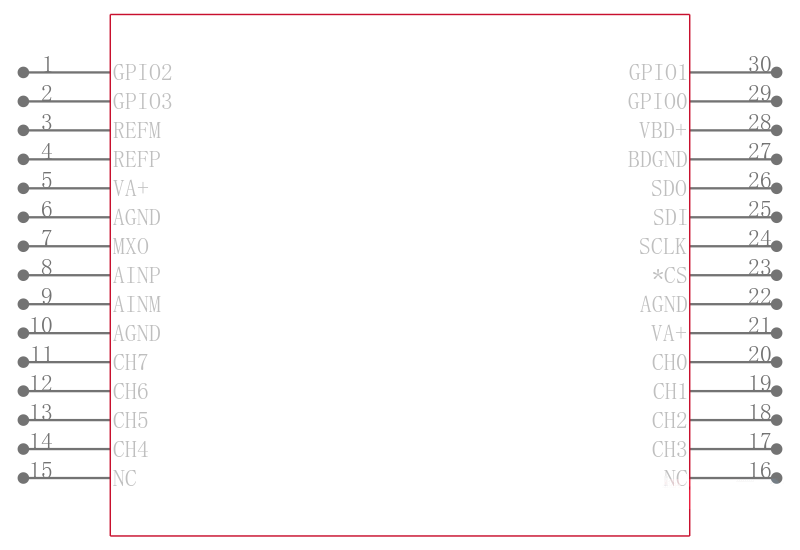

ADS7959SDBTG4引脚图
ADS7959SDBTG4封装图

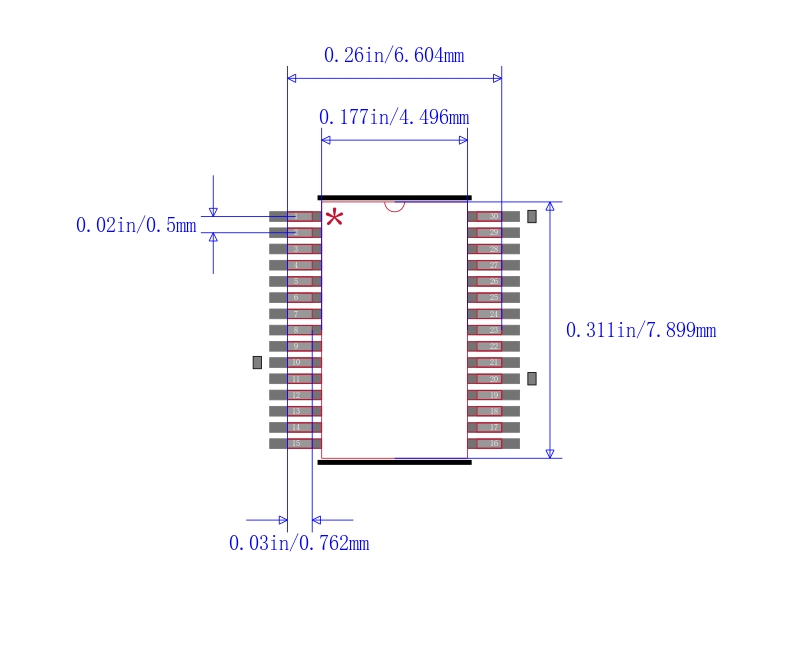

ADS7959SDBTG4封装焊盘图
在线购买ADS7959SDBTG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ADS7959SDBTG4 | TI 德州仪器 | 12月10日/ 8-位， 1 MSPS的16 /12/ 8/4通道，单端，微功耗，串行接口的ADC 12/10/8-Bit, 1 MSPS, 16/12/8/4-Channel, Single-Ended, MicroPower, Serial Interface ADCs | 搜索库存 |
替代型号ADS7959SDBTG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ADS7959SDBTG4 品牌： TI 德州仪器 封装： 30-TFSOP | 当前型号 | 12月10日/ 8-位， 1 MSPS的16 /12/ 8/4通道，单端，微功耗，串行接口的ADC 12/10/8-Bit, 1 MSPS, 16/12/8/4-Channel, Single-Ended, MicroPower, Serial Interface ADCs | 当前型号 |
| 型号： ADS7959SDBT 品牌： 德州仪器 封装： 30TSSOP 30Pin 8Bit 2.7V | 完全替代 | 12月10日/ 8-位， 1 MSPS的16 /12/ 8/4通道，单端，微功耗，串行接口的ADC 12/10/8-Bit, 1 MSPS, 16/12/8/4-Channel, Single-Ended, MicroPower, Serial Interface ADCs | ADS7959SDBTG4和ADS7959SDBT的区别 |
| 型号： ADS7959SDBTR 品牌： 德州仪器 封装： TSSOP-30 | 类似代替 | 12月10日/ 8-位， 1 MSPS的16 /12/ 8/4通道，单端，微功耗，串行接口的ADC 12/10/8-Bit, 1 MSPS, 16/12/8/4-Channel, Single-Ended, MicroPower, Serial Interface ADCs | ADS7959SDBTG4和ADS7959SDBTR的区别 |
| 型号： ADS7959SDBTRG4 品牌： 德州仪器 封装： TSSOP-30 | 类似代替 | 12月10日/ 8-位， 1 MSPS的16 /12/ 8/4通道，单端，微功耗，串行接口的ADC 12/10/8-Bit, 1 MSPS, 16/12/8/4-Channel, Single-Ended, MicroPower, Serial Interface ADCs | ADS7959SDBTG4和ADS7959SDBTRG4的区别 |
