ACF451832-681-TD01

ACF451832-681-TD01

数据手册.pdf
TDK(东电化) 被动器件

EMI 滤波器电路

EMI 滤波器电路


得捷:
FILTER LCT SMD


贸泽:
EMI Filter Circuits Signal Line EMI Filter


艾睿:
EMI Filter 3-Terminal 25dB 0.3A 50VDC Flat Style SMD T/R


安富利:
EMI Filter 75MHz to 160MHz 25dB 0.3A 50VDC Flat Style SMD T/R


Chip1Stop:
EMI Filter 3-Terminal 25dB 0.3A 50VDC Flat Style SMD T/R


Verical:
EMI Filter T-Circuit 25dB 0.3A 50VDC Flat Style SMD T/R


MASTER:
EMI Filter LC-Circuit 25dB 0.3A 50VDC Flat Style SMD T/R


Electro Sonic:
EMI Filter LC-Circuit 25dB 0.3A 50VDC Flat Style SMD T/R


Win Source:
FILTER LCT SMD


ACF451832-681-TD01中文资料参数规格
技术参数

额定电流 300 mA

通道数 1

屏蔽 No

额定电流Max 0.3 A

工作温度Max 85 ℃

工作温度Min -25 ℃

额定电压Max 50 VDC

额定电压 50 V

封装参数

安装方式 Surface Mount

封装公制 4532

封装 1812

外形尺寸

长度 4.5 mm

宽度 3.2 mm

高度 1.8 mm

封装公制 4532

封装 1812

物理参数

工作温度 -25℃ ~ 85℃

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tape & Reel TR

制造应用 移动设备的数据线路

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

ACF451832-681-TD01引脚图与封装图

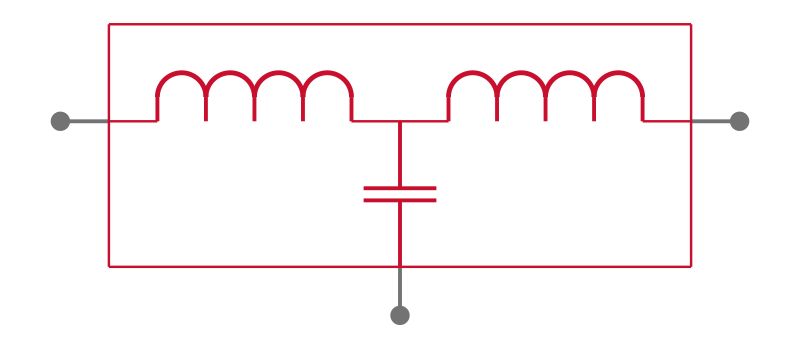

ACF451832-681-TD01引脚图

ACF451832-681-TD01引脚图

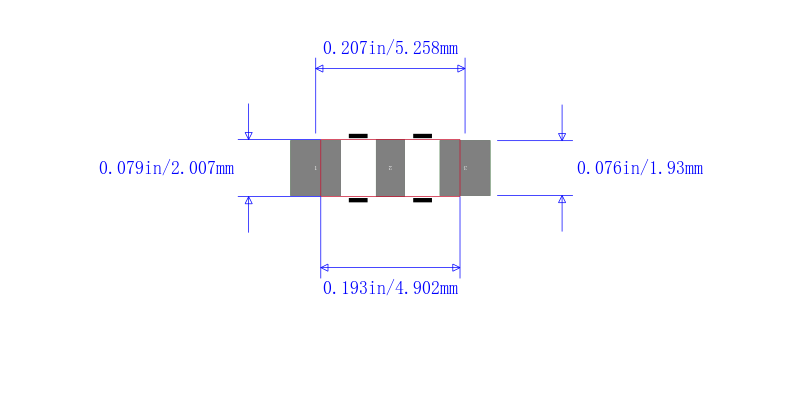

ACF451832-681-TD01封装图

ACF451832-681-TD01封装图

ACF451832-681-TD01封装焊盘图

ACF451832-681-TD01封装焊盘图

在线购买ACF451832-681-TD01
型号 制造商 描述 购买
ACF451832-681-TD01 TDK 东电化 EMI 滤波器电路 搜索库存
替代型号ACF451832-681-TD01
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ACF451832-681-TD01

品牌： TDK 东电化

封装： 1812

当前型号

EMI 滤波器电路

当前型号

型号： ACF451832-681-TLD01

品牌： 东电化

封装： 1812

完全替代

EMI Filter 3-Terminal 25dB 0.3A 50VDC Flat Style SMD T/R

ACF451832-681-TD01和ACF451832-681-TLD01的区别

型号： ACF451832-681-T

品牌： 东电化

封装： 4518-681

类似代替

ACF 系列 SMT 3 终端过滤器SMD 3 接线端信号线 EMC 过滤器，包含铁氧体贴片磁珠和陶瓷电容器 提供高效的 EMC 抑制功能 ACF 系列可以安装在边缘处，因此非常适合高密度电路配置 绝缘电阻最小 1000 MΩ 工作温度范围：-25°C 至 +85°C ### 信号/线路/杂讯和馈通 - SMT### 信号/线路/杂讯和馈通 - 印刷电路板安装 SMT除非明确声明，否则这个范围中的滤波器的工作温度范围介于 -25°C 和 85°C 之间。

ACF451832-681-TD01和ACF451832-681-T的区别

型号： ACF451832-681

品牌： 东电化

封装： 4518-681

功能相似

EMI Filter 75MHz to 160MHz 25dB 0.3A 50VDC Flat Style SMD

ACF451832-681-TD01和ACF451832-681的区别
