04FMN-BMTTN-A-TFLFSN
数据手册.pdf
JST
日本压着端子
电子元器件分类
04FMN-BMTTN-A-TFLFSN中文资料参数规格
技术参数
触点数 4
极性 Female
触点电镀 Tin
额定电流 0.5 A
绝缘电阻 500 MΩ
排数 1
针脚数 4
额定电流Max 0.5 A
工作温度Max 85 ℃
工作温度Min -25 ℃
额定电压Max 50 VDC
额定电压 50 V
接触电阻Max 50 mΩ
封装参数
安装方式 Surface Mount
封装 ThroughHole
外形尺寸
长度 6 mm
宽度 3 mm
高度 5.1 mm
封装 ThroughHole
物理参数
外壳颜色 Black
触点材质 Phosphor Bronze
工作温度 -25℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
04FMN-BMTTN-A-TFLFSN引脚图与封装图

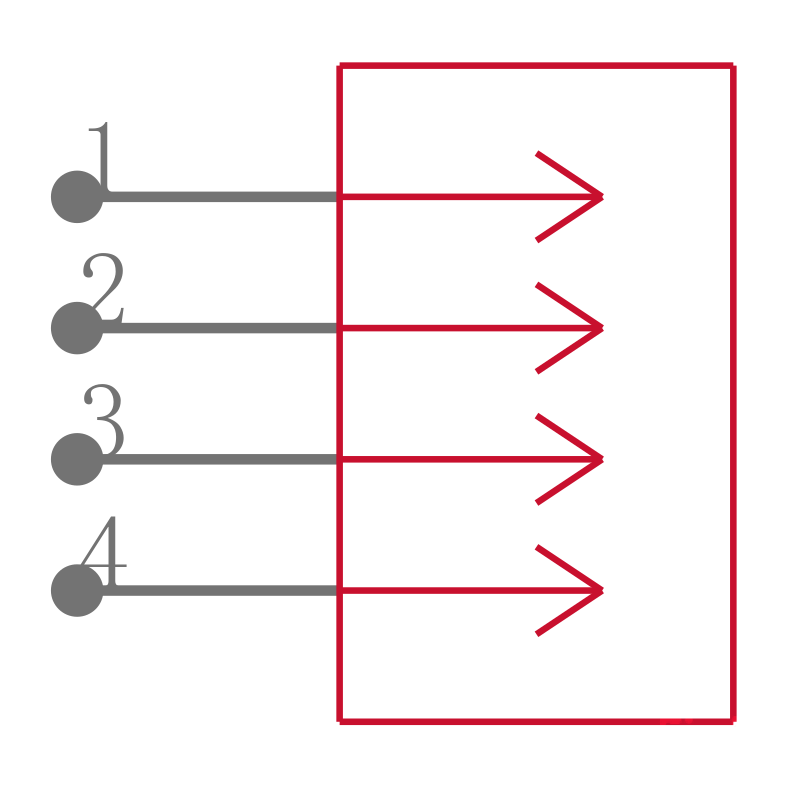

04FMN-BMTTN-A-TFLFSN引脚图

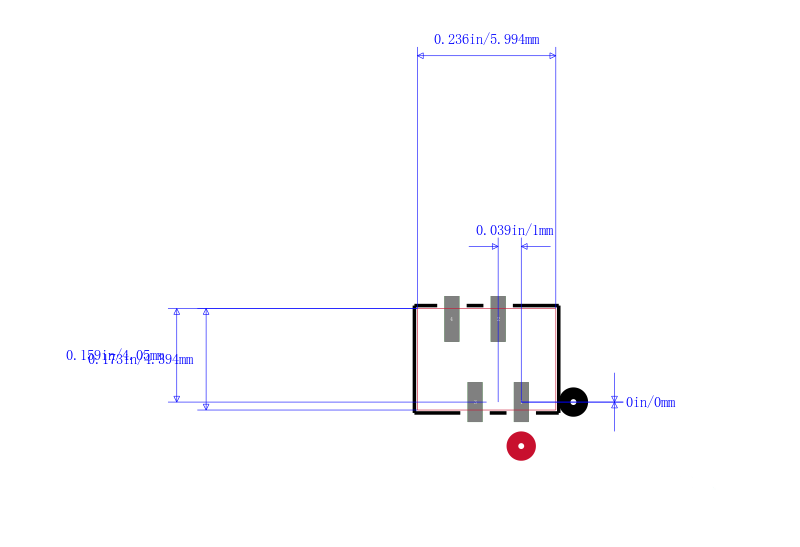

04FMN-BMTTN-A-TFLFSN封装图

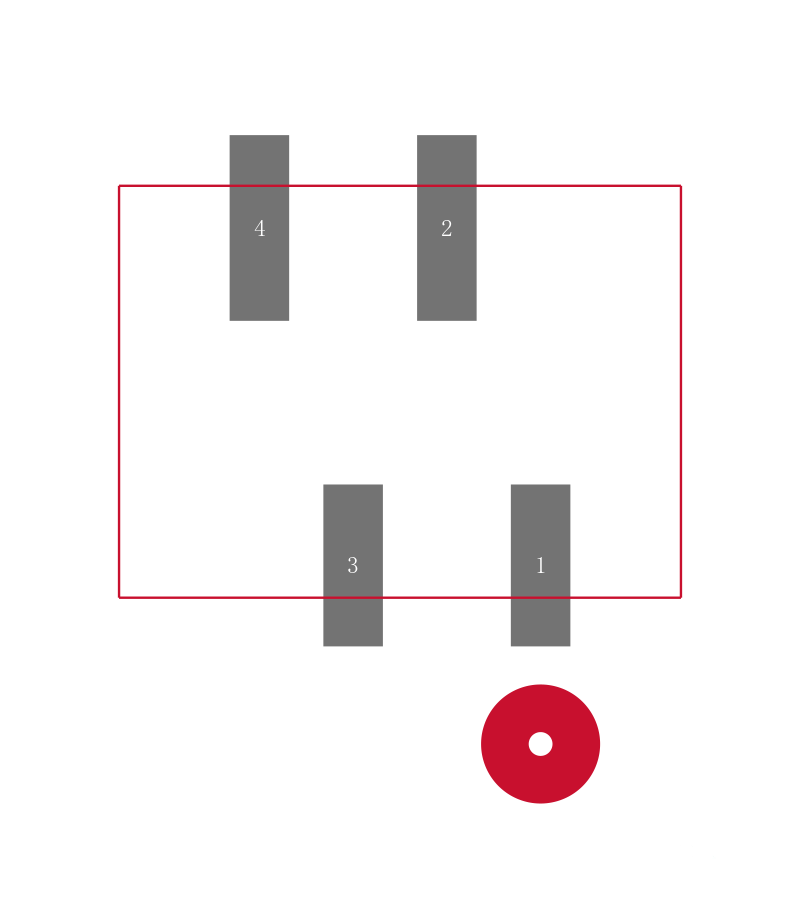

04FMN-BMTTN-A-TFLFSN封装焊盘图
在线购买04FMN-BMTTN-A-TFLFSN
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 04FMN-BMTTN-A-TFLFSN | JST 日本压着端子 | JST JAPAN SOLDERLESS TERMINALS 04FMN-BMTTN-A-TFLFSN 连接器, FFC/ FPC板, FMN系列, 4 触点, 插座, 1 mm, 通孔安装, 顶部 | 搜索库存 |
替代型号04FMN-BMTTN-A-TFLFSN
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 04FMN-BMTTN-A-TFLFSN 品牌： JST 日本压着端子 封装： | 当前型号 | JST JAPAN SOLDERLESS TERMINALS 04FMN-BMTTN-A-TFLFSN 连接器, FFC/ FPC板, FMN系列, 4 触点, 插座, 1 mm, 通孔安装, 顶部 | 当前型号 |
| 型号： 04FMN-BMTTN-A-TF 品牌： 日本压着端子 封装： | 完全替代 | CONN FFC VERT 4POS 1MM SMD | 04FMN-BMTTN-A-TFLFSN和04FMN-BMTTN-A-TF的区别 |
