Molex(莫仕) 连接器与适配器

2.54毫米（ .100“ ）间距C- Grid®分离针座，双排，垂直，高温， 10电路， 0.76μm （ 30μ ”），金（Au ）选择性电镀 2.54mm .100" Pitch C-Grid® Breakaway Header, Dual Row, Vertical, High Temperature, 10 Circuits, 0.76μm 30μ" Gold Au Selective Plating

Connector Header Through Hole 10 position 0.100" 2.54mm


得捷:
CONN HEADER VERT 10POS 2.54MM


立创商城:
2.54mm 方针


艾睿:
Conn Unshrouded Header HDR 10 POS 2.54mm Solder ST Thru-Hole C-Grid® Bag


Verical:
Conn Unshrouded Header HDR 10 POS 2.54mm Solder ST Thru-Hole C-Grid® Bag


0010897100中文资料参数规格
技术参数

触点数 10

极性 Male

绝缘电阻 1000 MΩ

排数 2

针脚数 10

拔插次数 50

额定电流Max 3A/触头

工作温度Max 105 ℃

工作温度Min -40 ℃

额定电压Max 250 V

接触电阻Max 15 mΩ

封装参数

安装方式 Through Hole

封装 -

外形尺寸

高度 8.39 mm

封装 -

物理参数

外壳颜色 Black

触点材质 Copper Alloy

其他

产品生命周期 Unknown

包装方式 Bag

制造应用 汽车，通用，医疗，照明，电信

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

0010897100引脚图与封装图

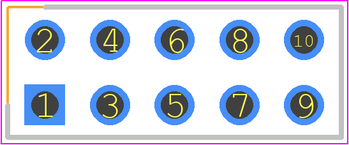

0010897100封装焊盘图

0010897100封装焊盘图

在线购买0010897100
型号 制造商 描述 购买
0010897100 Molex 莫仕 2.54毫米（ .100“ ）间距C- Grid®分离针座，双排，垂直，高温， 10电路， 0.76μm （ 30μ ”），金（Au ）选择性电镀 2.54mm .100" Pitch C-Grid® Breakaway Header, Dual Row, Vertical, High Temperature, 10 Circuits, 0.76μm 30μ" Gold Au Selective Plating 搜索库存
替代型号0010897100
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： 0010897100

品牌： Molex 莫仕

封装： Male

当前型号

2.54毫米（ .100“ ）间距C- Grid®分离针座，双排，垂直，高温， 10电路， 0.76μm （ 30μ ”），金（Au ）选择性电镀 2.54mm .100" Pitch C-Grid® Breakaway Header, Dual Row, Vertical, High Temperature, 10 Circuits, 0.76μm 30μ" Gold Au Selective Plating

当前型号

型号： 75844-118-10LF

品牌： 法马通

封装： Male

类似代替

Conn Unshrouded Header HDR 10POS 2.54mm Solder ST Thru-Hole Bag

0010897100和75844-118-10LF的区别

型号： TSW-105-23-T-D

品牌： 申泰电子

封装： 10Contact 2.54mm Male

功能相似

SAMTEC TSW-105-23-T-D Board-To-Board Connector, 2.54mm, 10Contacts, Header, TSW Series, Through Hole, 2Rows

0010897100和TSW-105-23-T-D的区别

型号： TSW-105-23-G-D

品牌： 申泰电子

封装： 10Contact 2.54mm Male

功能相似

2.54mm 方针

0010897100和TSW-105-23-G-D的区别
