0805AA101KAT1A
数据手册.pdfAVX(艾维克斯)
被动器件
0805AA101KAT1A中文资料参数规格
技术参数
额定电压DC 1.00 kV
电容 100 pF
容差 ±10 %
电介质特性 C0G/NP0
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 1000 V
封装参数
安装方式 Surface Mount
引脚数 2
封装公制 2012
封装 0805
外形尺寸
长度 2 mm
宽度 0.049 in
高度 0.94 mm
封装公制 2012
封装 0805
物理参数
材质 C0G/-55℃~+125℃
介质材料 Ceramic
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 4000
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
0805AA101KAT1A引脚图与封装图

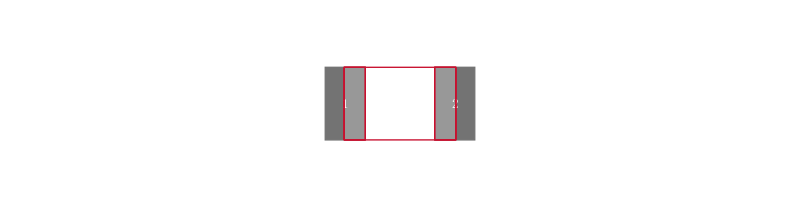

0805AA101KAT1A引脚图
0805AA101KAT1A封装图
0805AA101KAT1A封装焊盘图
在线购买0805AA101KAT1A
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 0805AA101KAT1A | AVX 艾维克斯 | 为600V至5000V应用 For 600V to 5000V Applications | 搜索库存 |
替代型号0805AA101KAT1A
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 0805AA101KAT1A 品牌： AVX 艾维克斯 封装： 0805 100pF 10per 1kV C0G/NP0 | 当前型号 | 为600V至5000V应用 For 600V to 5000V Applications | 当前型号 |
| 型号： 0805AA101KAT9A 品牌： 艾维克斯 封装： | 功能相似 | 高压MLC芯片的600V到5000V应用 High Voltage MLC Chips For 600V to 5000V Applications | 0805AA101KAT1A和0805AA101KAT9A的区别 |
