04025U220JAT2A

04025U220JAT2A

数据手册.pdf
AVX(艾维克斯) 被动器件

超低ESR ，Ⅰ ???? UA ????系列， C0G （ NP0 ）贴片电容 Ultra Low ESR, “U” Series, C0G NP0 Chip Capacitors

±5% 50V 陶瓷器 C0G，NP0 0402（1005 公制）


得捷:
CAP CER 22PF 50V NP0 0402


贸泽:
Multilayer Ceramic Capacitors MLCC - SMD/SMT 50V 22pF C0G 0402 5% Tol


艾睿:
This 04025U220JAT2A multilayer ceramic capacitor from AVX is non-polarized so it may be connected either to positive or to negative voltage. It can withstand a voltage of 50 VDC. This MLCC capacitor has a maximum operating temperature of 125 °C. This component will be shipped in tape and reel packaging to allow for effective mounting and safe delivery. This product is 1 mm long, 0.6Max mm tall and 0.5 mm deep. Its capacitance value is 22pF. It has a tolerance of 5%.


安富利:
Cap Ceramic 22pF 50V C0G 5% SMD 0402 125°C T/R


Verical:
Cap Ceramic 22pF 50V C0G 5% Pad SMD 0402 125C Ultra Low ESR T/R


04025U220JAT2A中文资料参数规格
技术参数

额定电压DC 50 V

电容 22 pF

容差 ±5 %

工作温度Max 125 ℃

工作温度Min 55 ℃

额定电压 50 V

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 1005

封装 0402

外形尺寸

长度 1 mm

宽度 0.5 mm

高度 0.6 mm

封装公制 1005

封装 0402

物理参数

材质 NP0/-55℃~+125℃

介质材料 Ceramic

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 10000

制造应用 RF，微波，高频

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

04025U220JAT2A引脚图与封装图
04025U220JAT2A引脚图

04025U220JAT2A引脚图

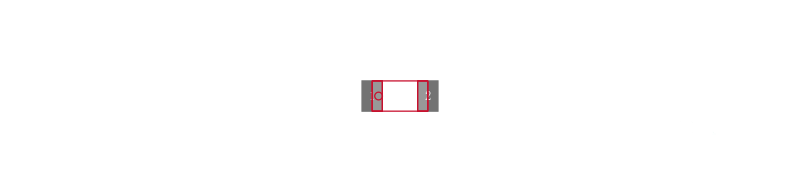

04025U220JAT2A封装图

04025U220JAT2A封装图

04025U220JAT2A封装焊盘图

04025U220JAT2A封装焊盘图

在线购买04025U220JAT2A
型号 制造商 描述 购买
04025U220JAT2A AVX 艾维克斯 超低ESR ，Ⅰ ???? UA ????系列， C0G （ NP0 ）贴片电容 Ultra Low ESR, “U” Series, C0G NP0 Chip Capacitors 搜索库存
替代型号04025U220JAT2A
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： 04025U220JAT2A

品牌： AVX 艾维克斯

封装： 0402 22pF 50V 5per

当前型号

超低ESR ，Ⅰ ???? UA ????系列， C0G （ NP0 ）贴片电容 Ultra Low ESR, “U” Series, C0G NP0 Chip Capacitors

当前型号

型号： CC0402JRNPO9BN220

品牌： 国巨

封装： 0402 22pF 50V 5per

功能相似

0402 22 pF 50 V ±5 % 容差 NP0 表面贴装 陶瓷电容

04025U220JAT2A和CC0402JRNPO9BN220的区别

型号： CL05C220JB5NNNC

品牌： 三星

封装： 0402 22pF 50V ±5%

功能相似

Samsung 0402 MLCC series reels### 陶瓷表面安装 0402### 0402 系列

04025U220JAT2A和CL05C220JB5NNNC的区别

型号： C0402C220J5GACTU

品牌： 基美

封装： 0402 22pF 50V 5per

功能相似

KEMET  C0402C220J5GACTU  多层陶瓷电容器, 表面贴装, C系列, 22 pF, ± 5%, C0G / NP0, 50 V, 0402 [1005 公制]

04025U220JAT2A和C0402C220J5GACTU的区别
